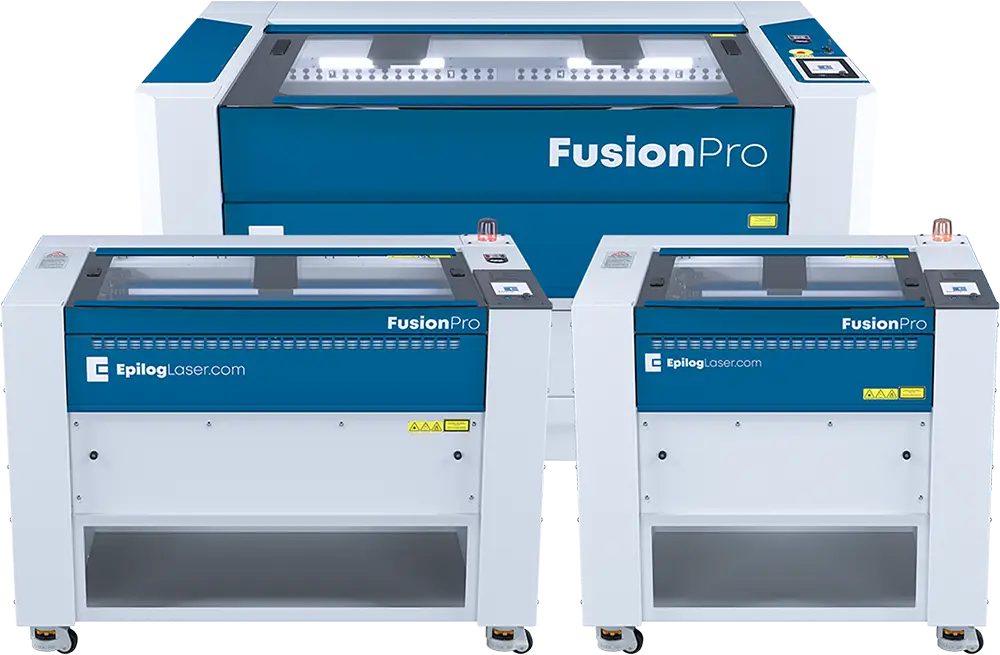

La série industrielle Fusion Pro de lasers d’Epilog Laser représente la nouvelle génération de machines laser grand format. Ces appareils offrent des performances, des vitesses et une qualité de gravure inégalées, ainsi que des fonctionnalités de contrôle via un écran tactile et notre système de positionnement de caméra IRIS™ dernier cri.
Avec des vitesses de gravure atteignant jusqu’à 165 IPS (4,2 m/s), une accélération de 5 G et une gamme de configurations de puissance, la série Fusion Pro de lasers d’Epilog offre une solution simple d’utilisation pour améliorer le flux de travail laser de votre entreprise. Cela peut conduire à une augmentation de la productivité et à l’expansion de votre clientèle grâce à une offre de produits élargie.
Incluant les modèles Fusion Pro 24, 36 et 48, chaque machine de la série Pro est équipée du système de positionnement par caméra IRIS™ révolutionnaire d’Epilog, avec une fonction de découpe de la marque d’enregistrement. Ce système offre aux opérateurs une vue en temps réel de la table de gravure, leur permettant de positionner rapidement et précisément leurs motifs, même sur des objets aux formes uniques.
Les lasers Fusion Pro d’Epilog représentent un investissement précieux pour les entreprises cherchant à accroître leur productivité, leur polyvalence et leur précision dans les environnements de production et les applications industrielles.
|
Modèle
|

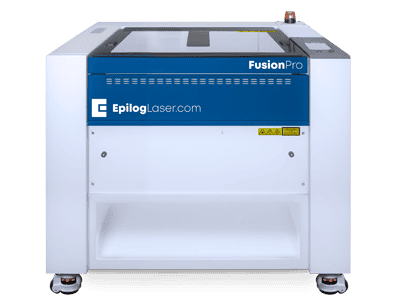

Fusion PRO 24
|

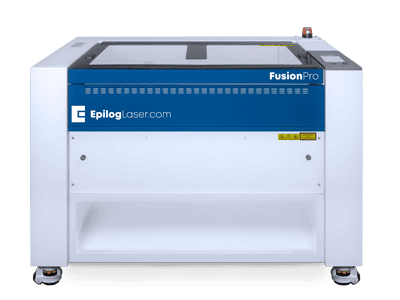

Fusion PRO 36
|

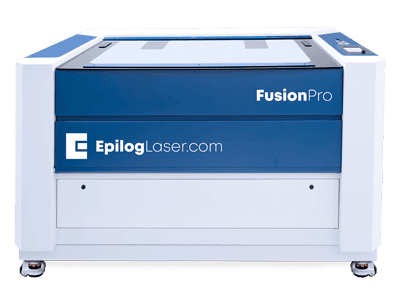

Fusion PRO 48
|
|---|---|---|---|
|
Espace de travail:
|
610 x 610 x 228 mm
|
914 x 610 x 228 mm
|
1219 x 914 x 311 mm
|
|
Options laser :
|
CO2, fibre ou double source
|
CO2, fibre ou double source
|
CO2, fibre ou double source
|
|
CO2 :
|
60 ou 100 watts
|
60, 80, 100 ou 120 watts
|
80, 100 ou 120 watts
|
|
Fibre :
|
30 watts
|
n / A
|
n / A
|
|
Double source :
|
CO2 : 60 watts / Fibre : 30 watts
CO2 : 100 watts / Fibre : 50 watts |
CO2 : 80 watts / Fibre : 30 watts
CO2 : 100 watts / Fibre : 50 watts |
CO2 : 100 watts / Fibre : 50 watts
CO2 : 120 watts / Fibre : 50 watts |
|
Vitesse de gravure :
|
Vitesses de gravure jusqu’à 165 IPS (4,2 m/s)
|
||
|
Caméras IRIS™ :
|
2 prises de vue aériennes avec enregistrement
|
||
Directement à partir du laser, choisissez vos tâches, ajustez automatiquement la mise au point et réexécutez des travaux grâce à la convivialité de l’interface de l’écran tactile.
Une caméra positionnée sur la porte d’accès supérieure offre une vue en temps réel de la surface de travail, permettant ainsi un positionnement précis des motifs.
La configuration en double blocs assure une grande robustesse et réduit les vibrations, éliminant ainsi les oscillations et l’usure inévitable des paliers en plastique.
Optimisez la gestion des tâches et la sécurité de vos données avec 1 Go de RAM. Enregistrez les tâches les plus fréquemment effectuées sur le laser pour un accès rapide.
La fonctionnalité Air Assist dirige de l’air directement sur la surface de coupe pour éliminer la chaleur et les gaz inflammables, assurant ainsi une découpe plus nette.
Les machines Fusion Maker sont dotées de ports Ethernet et USB, ainsi que d’une connectivité sans fil pour permettre la mise en réseau de votre machine laser.
Maintenez les composants mécaniques de votre machine laser plus propres que jamais grâce aux boîtiers latéraux et à un bloc entièrement couvert au niveau de l’axe X.
Plus besoin d’investir dans un bloc de lentilles coûteux supplémentaire pour obtenir la meilleure résolution de gravure sur toute la table.
La conception de tubes en métal/céramique offre une qualité de faisceau supérieure et une durée de vie accrue, le tout avec des coûts de recharge réduits.
Air Assist élimine chaleur et gaz inflammables de la surface de découpe pour une coupe nette. Un compresseur d’air intégré diffuse directement de l’air sur la surface de travail.
Avec la machine Fusion Pro 48, vous pouvez configurer votre table de différentes manières sur toute sa surface en utilisant la lame optionnelle et la table de découpe quadrillée.
La vitesse de gravure de 165 IPS (4,2 m/s) et l’accélération de 5G de la gamme Fusion Pro se combinent pour offrir la solution de gravure la plus rapide du secteur.
Avec ce support rotatif à mandrin à trois mâchoires, les objets sont fixés solidement dans le mandrin, permettant ainsi de faire tourner des objets cylindriques ou de formes inhabituelles pour des applications nécessitant un alignement plus précis.
Ce compresseur d’air de haute qualité émet un flux constant d’air dans la zone de découpe, ce qui permet d’éliminer la chaleur et les gaz combustibles de la surface de travail et garantit la meilleure découpe possible. Les pieds du compresseur sont équipés d’amortisseurs de vibration en caoutchouc afin de réduire le bruit généré. Et avec les raccords rapides installés sur le port d’entrée du laser et le port de sortie du compresseur, c’est aussi facile de l’installer que de souffler une bougie.
Ce chariot à roulettes, facile à utiliser pour déplacer votre laser dans votre espace de travail, est spécialement conçu pour les machines laser Fusion Maker et Fusion Edge 12. Il vous offre une plus grande polyvalence dans votre environnement de travail et la possibilité de transporter facilement votre machine à différents endroits.
Bien que la lentille de 50,8 mm (2,0 po) offre un remarquable niveau de détails, notre bloc lentille de 38,1 mm (1,5 po) en option est conçu pour des gravures de très haute résolution et des polices de caractères extrêmement petites.
La lentille de 101,6 mm (4 po) en option produit un faisceau focalisé sur une distance verticale plus grande, ce qui est idéal pour la découpe de matériaux très épais.
La fixation rotative à galets permet de graver des bouteilles, des verres, des lampes-torches ou tout autre objet cylindrique. La mise en place de la fixation rotative est un jeu d’enfant : placez votre produit sur l’accessoire rotatif en relevant ou en abaissant la table pour positionner la surface de gravure au bon niveau et démarrez la machine.
La table à picots comprend des picots amovibles qui vous permettent de soulever et de soutenir le matériau à découper là où le laser ne passera pas, ce qui permet d’éliminer les reflets au dos du matériau. Vous pouvez aussi placer des picots pour soutenir les parties qui se détachent pendant la découpe. La plaque de surface est amovible : c’est plus pratique pour éliminer les petites chutes sans avoir à démonter la table entière.
La lentille de 4 po en option produit un faisceau focalisé sur une distance verticale plus grande, ce qui est idéal pour la découpe de matériaux très épais.
Remarque : pour Fusion Pro 48 uniquement

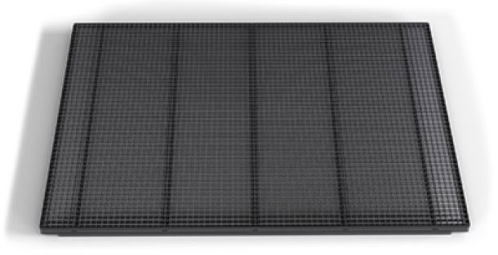

En option sur la machine Fusion Pro 48, la table de découpe en forme de grille est adaptée à la majeure partie des travaux de découpe. Cette table de découpe limite la quantité de surface de votre pièce qui entre en contact avec la table de travail, ce qui réduit ainsi le risque de calcination sur la face arrière et offre une meilleure circulation de l’air, tout en s’adaptant à des matériaux plus petits. Elle est intégrée aux modèles Fusion Pro 24/36 à CO2.
Conçue pour des matériaux plus gros, la table vectorielle facultative en forme de lame réduit considérablement les points de contact entre le matériau que vous coupez et la table de travail, pour réduire considérablement le risque de calcination sur la face arrière et pour offrir un débit d’air optimal afin d’éliminer les poussières et les débris.

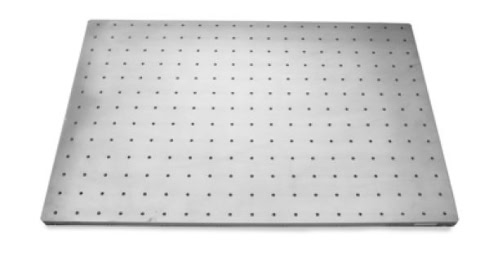

La plaque de travail facultative pour les machines Fusion Pro 24 et 36 vous offre l’option la plus aplatie pour graver des pièces nécessitant la gravure la plus homogène sur une grande surface. Ces tables à panneau unique sont faciles à insérer et retirer de la machine, et sont idéales pour la gravure de matériaux très sensibles aux variations de focalisation. Remarque : la plaque de travail est incluse avec la machine Fusion Pro 48.

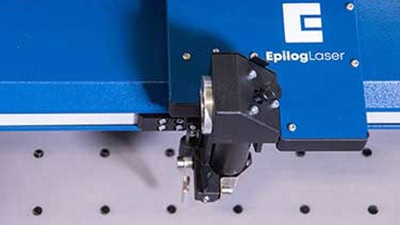

Vous recherchez la polyvalence en termes de matériaux d’un laser à CO2 et la gravure directe sur métal d’un laser à fibre ? Ajoutez l’option de double source à votre machine Fusion Pro en choisissant un laser à CO2 (50, 60, 80 ou 120 W) et un laser à fibre (30 ou 50 W) pour travailler sur une plus large gamme de matériaux.
Acrylique
Aluminium anodisé
Céramique
Toile
Métal revêtu
Corian
Liège
Delrin
Tissu
Fibre de verre
Verre
Cuir
Marbre
Carton mat
Mélamine
Nacre
Mylar
Métaux peints
Papier
Plastique
Bois pressé
Caoutchouc
Carrelage
Bois
Vernis à bois
Acier inoxydable
Laiton
Titane
Métaux nus
Acier inoxydable 17-4 PH
Acier inoxydable 303
Acier 4043
Aluminium 6061
ABS (noir/blanc)
Aluminum, 6061
Aluminum, chromé jaune
Polycarbonate en Makrolon Bayer 2807
Bayers bayblend FR110
Polycarbonate noir/blanc
Laiton
Aluminiun brassé
Nanotubes de carbone
Céramique, plaqué métal
Aluminium anodisé à revêtement transparent
Acier au chrome cobalt
Delrin coloré (noir/marron)
Poudre de fer compact avec revêtement fer-phosphate
Cuivre
DAP – phtalate de diallyle
Résine de polycarbonate GE Plastics 121-R
PEEK chargé verre
Teflon armé de verre
Aluminium anodisé à revêtement dur
Métaux Inconel (divers)
Acier machine-outils
Magnésium
Céramiques plaquées métal
Molybdène
Acier doux 1215 plaqué nickel
Laiton plaqué nickel
Or plaqué nickel
Kovar plaqué nickel
Acier plaqué nickel
Nylon
PEEK, blanc
Polyéthylène téréphtalate
Polycarbonate (noir/blanc)
Résine de polycarbonate 121-R, plastiques GE
Polysulphone
Rynite PET
Santoprene
Carbure de silicium
Fer silicium
Plaquettes de silicium
Acier, machine-outil
Divers métaux Inconel (super alliages nickel-chrome)
PEEK blanc
Aluminium chromé jaune
Acier doux zingué
|
Modèle
|

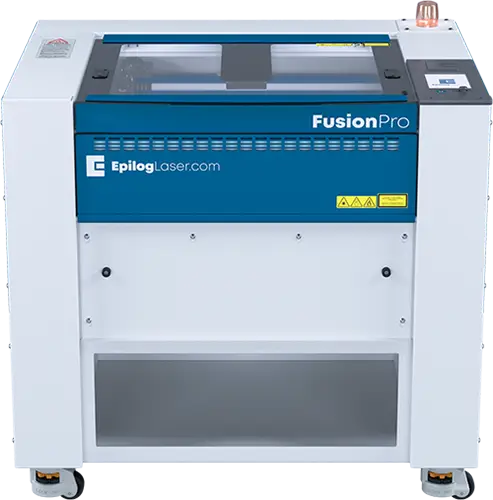

Fusion PRO 24
 |

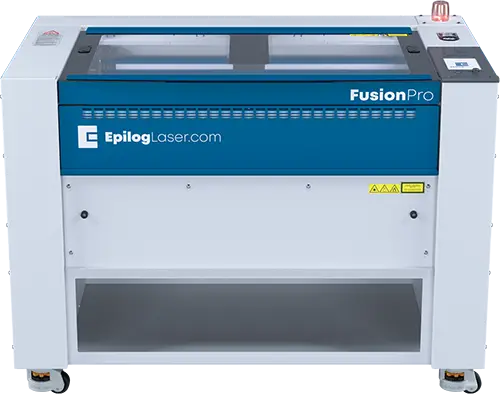

Fusion PRO 36
 |

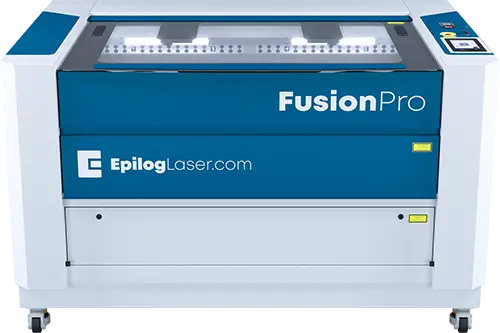

Fusion PRO 48
 |
|---|---|---|---|
|
Espace de travail :
|
610 x 610 x 228 mm
|
914 x 610 x 228 mm
|
1219 x 914 x 311 mm
|
|
Épaisseur de matériau :
|
228 mm
|
311 mm
|
|
|
Options laser :
|
CO2, fibre ou double source
|
CO2, fibre ou double source
|
CO2, fibre ou double source
|
|
CO2 :
|
60 ou 100 watts
|
60, 80, 100 ou 120 watts
|
80, 100 ou 120 watts
|
|
Fibre :
|
30 watts
|
n / A
|
n / A
|
|
Double source :
|
CO2 : 60 watts / Fibre : 30 watts
CO2 : 100 watts / Fibre : 50 watts |
CO2 : 80 watts / Fibre : 30 watts
CO2 : 100 watts / Fibre : 50 watts |
CO2 : 100 watts / Fibre : 50 watts
CO2 : 120 watts / Fibre : 50 watts |
|
Vitesse de gravure :
|
Vitesses de gravure jusqu’à 165 IPS (4,2 m/s)
|
||
|
Caméras IRIS™ :
|
2 prises de vue aériennes avec enregistrement
|
||
|
Connectivité sans fil :
|
✔
|
||
|
Lentilles inclus :
|
CO2 : 2″
Fibre et double source : 3″ |
||
|
Lentilles optionnels :
|
CO2 : 1,5″ ou 4″
|
CO2 : 1,5″ ou 4″
|
CO2 : 4″
|
|
Résolution :
|
Entièrement flexible et contrôlé par l’utilisateur de 75 à 1 200 dpi
|
||
|
Vitesse de gravure maximale :
|
165 IPS (4,2 m/s) avec une accélération de 5G. Commandées par ordinateur par incréments de 0,001 jusqu’à 100 %. La fonction Color Mapping associe les réglages de vitesse, de puissance, de fréquence et de mode raster / vectoriel à n’importe quelle couleur RGB.
|
||
|
Pilote et logiciel d’impression :
|
Laser Dashboard™, Epilog Job Manager™
|
||
|
Mémoire interne :
|
Stockez plusieurs fichiers jusqu’à 1 Go. Gravez n’importe quelle taille de fichier.
|
||
|
Mode de fonctionnement :
|
Modes raster, vectoriel et combiné optimisés.
|
||
|
Ventilateurs de refroidissement super silencieux :
|
✔
|
||
|
Ventilateurs de refroidissement super silencieux :
|
Servomoteurs CC sans balais
|
||
|
Roulements de l’axe X :
|
Paliers autolubrifiants en acier inoxydable usiné et poli, avec revêtement en téflon Doubles blocs sur l’axe X pour une plus grande solidité
|
||
|
Ceinture :
|
Courroies d’entraînement de précision, haute technologie type B, double largeur en Kevlar.
|
||
|
Suivi des tâches :
|
✔
|
||
|
Mise au point automatique :
|
✔
|
||
|
Écran tactile :
|
✔
|
||
|
Témoin d’état :
|
✔
|
||
|
Porte rabattante :
|
✔
|
||
|
Pompe d’assistance pneumatique :
|
En option
|
||
|
Tables de travail :
|
CO2 : table de découpe vectorielle (grille)
Fibre : plaque de travail Double source : plaque de travail |
CO2 : table de découpe vectorielle (grille)
Double source : plaque de travail |
CO2 : plaque de travail
Double source : plaque de travail |
|
Tables en options :
|
Table de découpe
|
Table de découpe
|
Table de découpe
|
|
Poids maximum de la table :
|
Statique : table de découpe, 27,2 kg (60lb)
Statique : plaque de travail, 40,8 kg (90 lb)
Levage : 27,2 kg (60 lb)
|
Statique : vecteur, 38,6 kg (85 lbs)
Statique : plaque de travail, 68 kg (150 lbs)
Levage : 38,6 kg (85 lbs)
|
|
|
Taille L x P x H :
|
1 055 x 834 x 1 029 mm
|
1 359 x 834 x 1 029 mm
|
1 794 x 1 304 x 1 086 mm
Sans le pied : 863 mm de hauteur |
|
Poids :
|
108 kg
|
124 kg
|
295 kg
|
|
Alimentation électrique :
|
Commutation automatique 100 à 120 volts. Consommation maximale : 13 A
Commutation automatique 220 à 240 volts. Consommation maximale : 6,5 A,
50 ou 60 Hz, monophasé
|
Commutation automatique 220 à 240 volts. Consommation maximal : 6,5 A (50 w, 60 w, 80 w). Consommation maximal : 10 A (120 w).
50 ou 60 Hz, monophasé
|
|
|
Ventilation :
|
L’installation d’un système d’extraction externe de 595–680 m3/h (350–400 CFM) ou d’un système de filtration interne est requise. Un port de sortie de 4 po (102 mm) de diamètre est prévu à cet effet.
|
Trois ports au total. Deux ports d’échappement supérieurs et un port de table à effet de vide inférieur. 735 pi3/min nécessaires au total. Tous les ports mesurent 4″ (102 mm).
|
|
|
