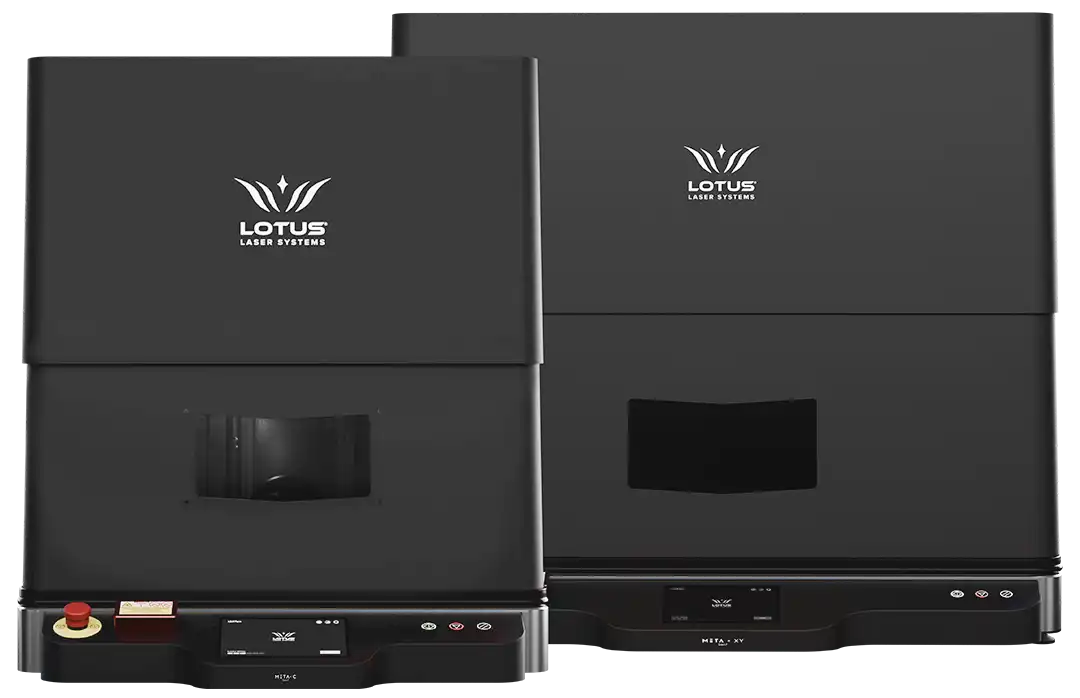

La gamme UV, comprenant les machines Meta-C UV et Meta-XY UV, représente une solution de marquage laser UV innovante, dotée d’une tête galvo 3 axes (3D). Elle offre une grande polyvalence pour le marquage sur diverses formes et matériaux. Conçues pour la vitesse, la qualité constante et un fonctionnement continu, ces machines sont idéales pour marquer des matériaux tels que le verre, le bois, le Tritan, et le PLA avec une grande précision. Leur châssis éprouvé garantit une durée de vie de plus de 15 ans en utilisation continue, répondant ainsi aux exigences du secteur commercial et industriel.
Chaque machine de la gamme UV est modulaire et peut prendre en charge une large sélection d’extensions, notamment des robots collaboratifs, des systèmes de reconnaissance par caméra, des dispositifs de manutention automatisés, et bien plus encore. Les modèles Meta-C UV et Meta-XY UV s’intègrent facilement dans votre environnement de production ou votre atelier, apportant ainsi une valeur ajoutée significative à votre entreprise.
Conçues et assemblées avec des composants électroniques Siemens PLC et de l’aluminium de qualité militaire, ces machines sont configurées et testées au Royaume-Uni. Certifiées CE, RoHSII, ISO9001 et FDA, elles se distinguent comme l’une des stations de travail de marquage laser les plus fonctionnelles et riches en fonctionnalités sur le marché aujourd’hui.
Zone de marquage :
Objectif F160 – 75 x 75 mm
Objectif F254 – 155 x 155 mm
Objectif F330 – 195 x 195 mm
700 x 500 mm
Puissance laser :
5, 10 ou 15 Watts
5, 10 ou 15 Watts
Tête laser :
3D (3 axes)
3D (3 axes)
Course d’axe Z :
368 mm
368 mm
Les machines de la gamme UV sont conçues pour fonctionner dans des conditions de température, d’humidité et de poussière plus extrêmes que d’autres systèmes. Elles intègrent l’électronique PLC de Siemens et bénéficient d’un triple contrôle de qualité.
Construit pour les rigueurs d’un environnement industriel et conçu pour durer toute une vie. Conforme aux réglementations CE, RoHSII, ISO9001 et FDA.
Le laser UV développé par Lotus a une durée la plus longue durée de vie à l’esprit, il offre un MTBF typique de 100 000 heures (temps moyen avant panne).
Disponible avec un laser UV de 5W, 10W ou 15W, la Meta-C et la Meta-XY peuvent réaliser rapidement les tâches de marquage les plus complexes dans les matériaux les plus difficiles, surpassant de loin presque tous les autres systèmes.
La tête galvo 3 axes qui équipe notre machine permet de marquer des pièces de formes complexes en suivant la géométrie de la pièce.

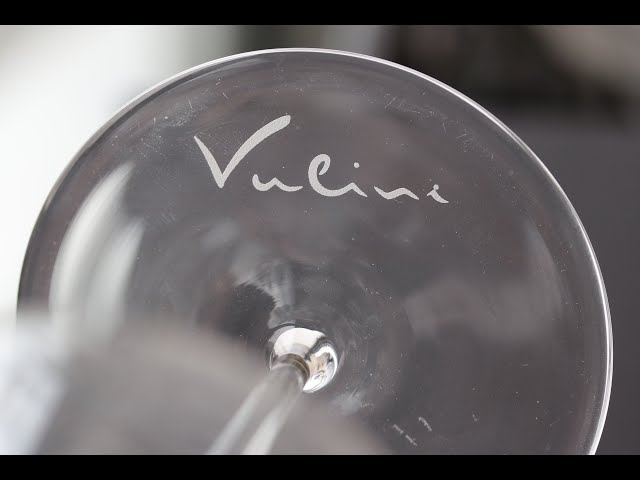

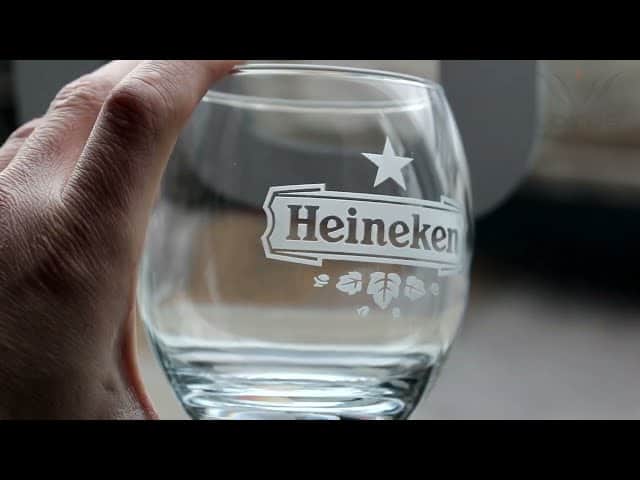

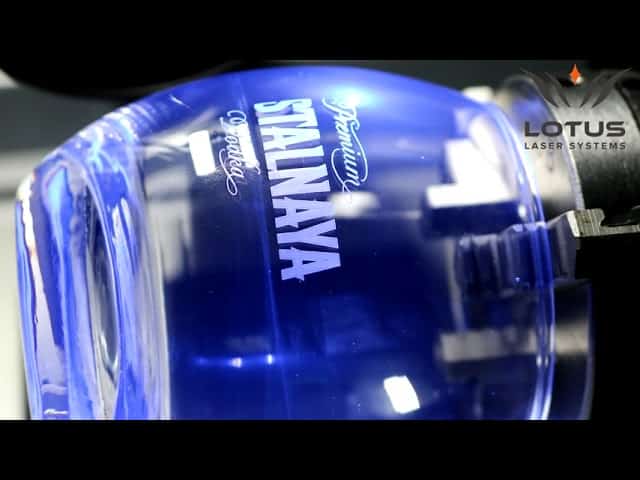

Vous pouvez marquer un verre sur une grande surface sans utiliser de 4ème axe.
Nous fournissons en standard 3 lentilles interchangeables, offrant une variation de distances focales, de zones de travail et de tailles de points focaux.
Une porte à 180° permet de marquer des objets dont la taille ou la largeur ne sont pas limitées (mode classe 4). Porte fermée (classe 2).
L’accès actionné pneumatique et de sécurité permet un marquage mains libres rapide, avec un minimum de bruit et une réduction de l’usure.
La table de travail en aluminium rainurée en T est conçue pour une gamme d’accessoires à brider et un alignement parfait et reproductible de vos pièces.
Aluminium
Or
Platine
Argent
Titane
Laiton
Acier inoxydable
Chrome
Acajou
Noyer
Chêne
Cendre
Bouleau
Érable
Cerisier
Pin
Cèdre
MDF
Contre-plaqué
Acrylique
Acétal
Nylon
PVC
PLA
ABS
Tritan
Polyéthylène
Polypropylène
Polycarbonate
Polystyrène
Caoutchouc
Silicone
Verre
Tissu
Papier carton
Céramique
Résine
Onyx noir
Matériaux d’impression 3D
et plus…
Source laser :
Ultraviolet
Ultraviolet
Puissance laser :
5, 10 ou 15 Watts
5, 10 ou 15 Watts
Tête de laser :
3D (3 axes)
3D (3 axes)
Profondeur de champ en 3D (DOF) :
35 mm
35 mm
Précision :
1µm (0,001mm)
1µm (0,001mm)
Vitesse de gravure max :
5 m/s
5 m/s
Course d’axe Z :
368 mm
368 mm
Précision de l’axe Z :
±0,02 mm
±0,02 mm
Zone de marquage :
Objectif F160 – 75 x 75 mm
Objectif F254 – 155 x 155 mm
Objectif F330 – 195 x 195 mm
700 x 500 mm
Poids max. de la pièce :
58 kg
58 kg
Dimensions table de travail :
350 x 350 mm
700 x 500 mm
Dimensions max de la pièce :
700 x 380 mm
700 x 380 mm
Dimensions machine (L x P x H) :
790 mm x 1175 mm x 948 mm
1140 mm x 1975 mm x 1885 mm
Poids machine :
~120 kg
~150 kg
Porte pneumatique :
Standard, nécessite pression régulée 4 bars max, réservoir 24l/ mini. conseillé
Livrée de série avec :
Logiciel LotusMark 3D V3 (logiciel adaptable suivant application), Table rainurée en T, pointeur laser, porte pneumatique, système de refroidissement par eau pour source UV en circuit fermé, bouton marche externe, commande au pied.
Accessoires en option :
Tourne-cylindre à mandrins manuel ou pneumatique, système de filtration, compresseur d’air, chargeur automatique, convoyeur d’alimentation.
Garantie :
La machine est garantie 2 ans par GAMMA-TEC à l’exception de l’optique laser 3 mois.
Le tube laser est garanti 2 ans sans limite d’heures d’utilisation.
Extension de garantie facultative jusqu’à 6 ans, contrat de service en option. Support-technique
Classe :
Classe 2 (certifié CE)
