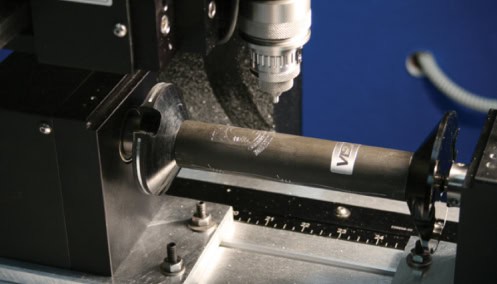

Les routeurs CNC Vision, réputés pour leur fiabilité et leur précision, offrent une solution complète pour tous les besoins en routage CNC. Avec le nouveau pendentif V-Touch, un logiciel avancé et une gamme de machines de petite à grande taille, Vision répond à toutes les exigences de production. Des options telles que l’accessoire rotatif, la broche haute vitesse NSK et le couteau oscillant permettent d’élargir les capacités de gravure et de travailler avec une variété de matériaux.

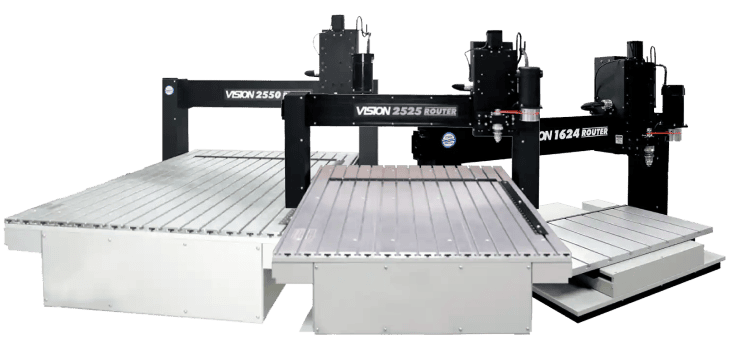

Découvrez notre gamme de routeurs/graveurs CNC Vision, offrant des solutions de routage robustes pour répondre à divers besoins de production. Le 1624R S5 est parfait pour maximiser l’espace de travail avec d’énormes capacités, tandis que le 2525 S5 et le 2550 S5 offrent une précision et une productivité exceptionnelles pour une variété d’applications de fraisage, perçage, contournage et plus encore.
Avec le contrôleur Vision Series 5 de pointe et notre logiciel graphiquement avancé, ces machines garantissent des performances optimales et une qualité de fabrication américaine éprouvée sur le terrain.
Logiciel :
Vision Express (Expert ou PRO en option)
Vision Expert ou en option Vision PRO
Vision Expert ou en option Vision PRO
Aire de gravure maximale :
609 mm x 406 mm
635 x 635 mm
635 x 1270 mm
Taille maximale de la pièce :
774 mm x illimité x 42 (H)
774 mm (L) x toute longeur x 177 mm (H)
774 mm (L) x toute longeur x 177 mm (H)
Résolution :
0,005 mm
0,005 mm
0,005 mm
Course axe Z :
177 mm (Standard) ou 254 mm (en option)
177 mm (Standard) ou 254 mm (en option)
177 mm (Standard) ou 254 mm (en option)

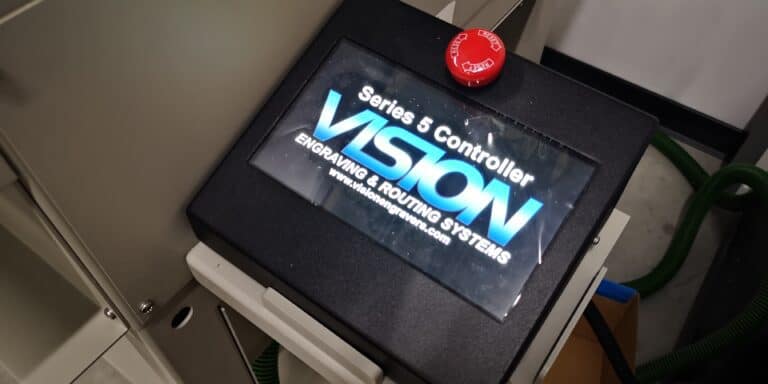

L’interface V-Touch de Vision Engraving se distingue des interfaces classiques. C’est une technologie exclusive qui offre une commande tactile intuitive, une mémoire interne et la possibilité de gérer plusieurs fichiers et processus de gravure directement depuis l’écran.

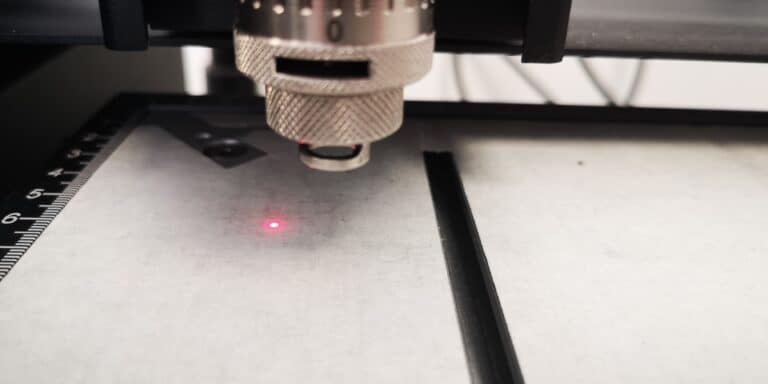

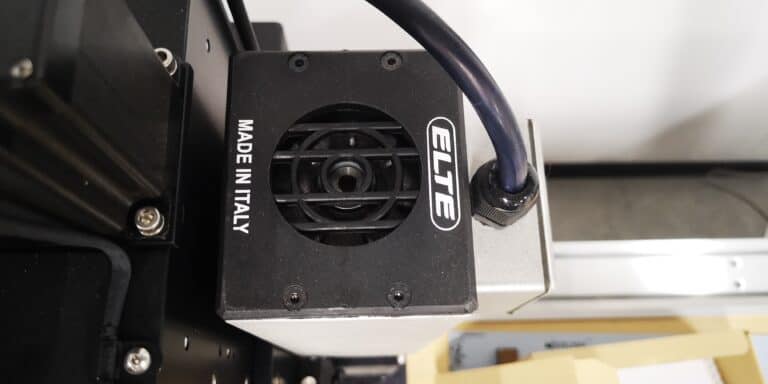

Simplifiez vos tâches de fraisage et atteignez un niveau de précision inégalé avec nos machines équipées du pointeur laser, conçues pour répondre aux exigences les plus élevées.

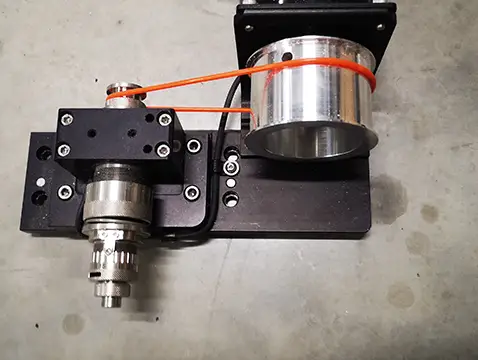

La broche à chargement par le haut simplifie le changement des fraises, car elle élimine la nécessité de retirer la broche pour remplacer les outils. Cela gagne du temps et réduit la complexité pour l’utilisateur, en particulier lors de travaux nécessitant des changements fréquents d’outil.

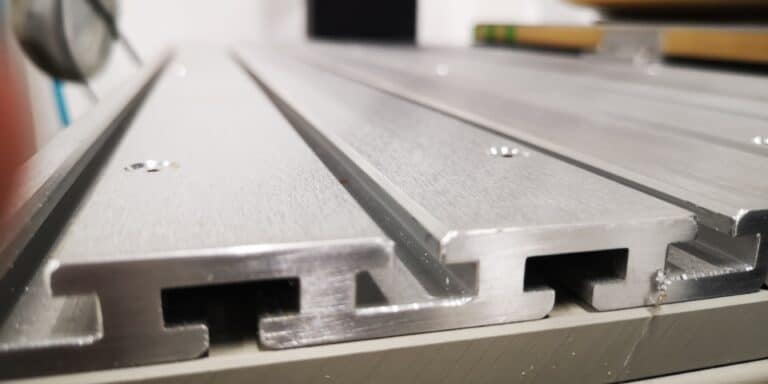

La table à rainures en T est conçue non seulement pour maintenir fermement les matériaux, mais aussi pour s’adapter à une large gamme de formes et d’épaisseurs. La possibilité de personnaliser et d’ajuster la table en fonction des besoins de gravure spécifiques (en fonction des tailles et formes irrégulières des matériaux) est un gros plus.

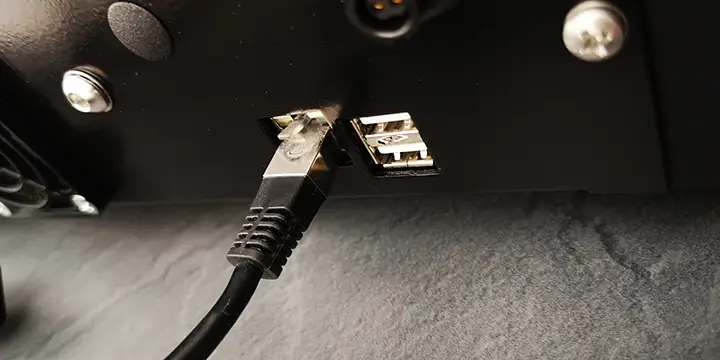

La connexion Ethernet permet de connecter facilement la machine à un réseau pour un accès à distance, un suivi en temps réel et une gestion efficace des projets depuis un PC ou un serveur central.
Vision propose une option de broche haute puissance pour ses Router, offrant une performance supérieure et une capacité d’usinage étendue.
Les machines de Vision Engraving sont conçues avec une construction métallique robuste qui assure non seulement la durabilité, mais aussi une stabilité optimale durant la gravure. Cela permet de réaliser des gravures fines et détaillées sans vibrer ou dévier.

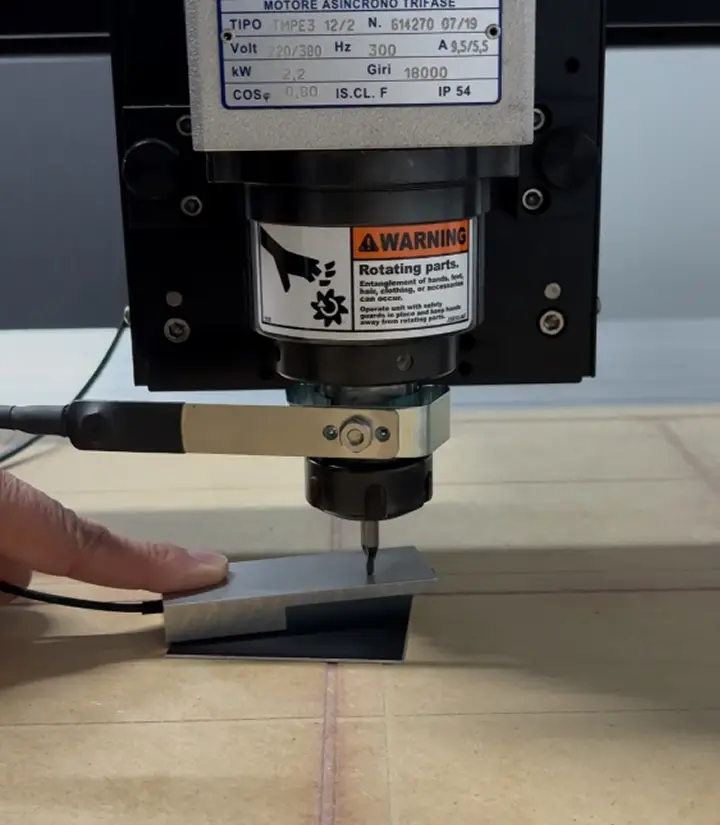

Les routeurs CNC Vision sont équipés d’un capteur de surface, mesurant avec précision la hauteur de la pièce à usiner pour un réglage automatique de la profondeur de coupe.

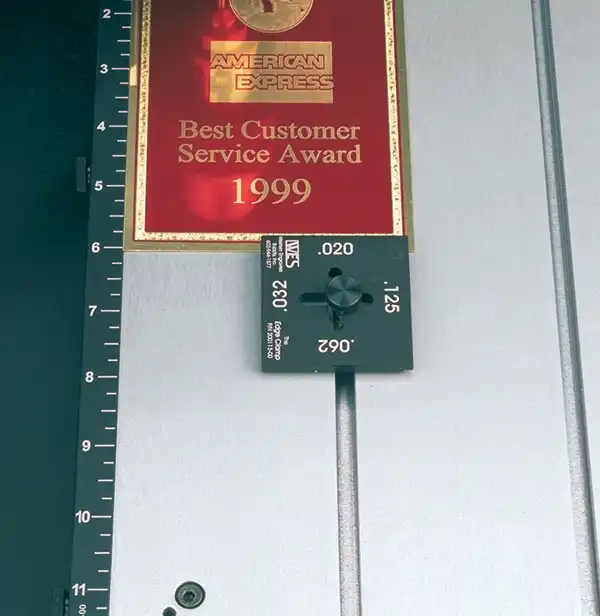

Cette bride est conçue pour sécuriser les matériaux de gravure de la surface supérieure et évite la courbure dans la plupart des applications. Cette pince peut contenir des épaisseurs de matériau de 0.020 ; 0.032 ; 0.062 et 0.125 en tournant la pince et en serrant une vis moletée. S’adapte à toutes les tables Vision à fente en T
Peut être utilisé seul ou en conjonction avec d’autres brides pour contenir une variété de formes et de tailles.
Choix de 6.35 mm ou 4.36 mm à chargement par le haut ou broche à pince en option

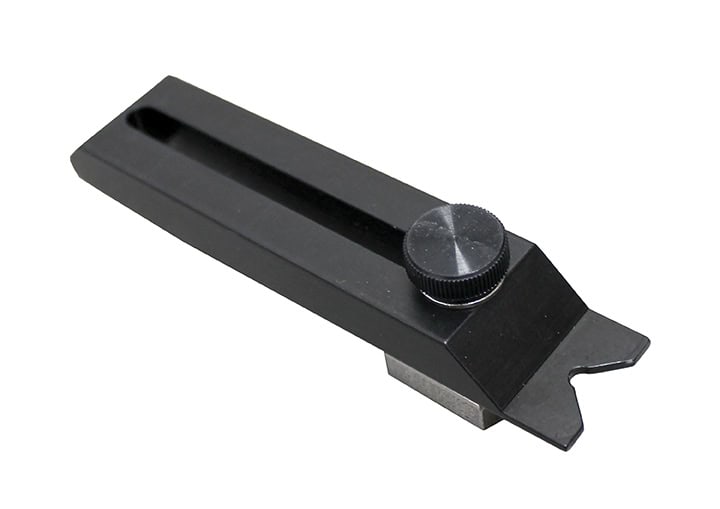

Cette bride est conçue pour maintenir des plaques carrées ou rectangulaires. En alignant la découpe en « V » de la pince avec le coin de la plaque, le graveur dispose d’un espace de gravure maximal. Il peut accueillir des matériaux aussi fins que 0.8 mm. S’adapte à toutes les tables Vision à fente en T.

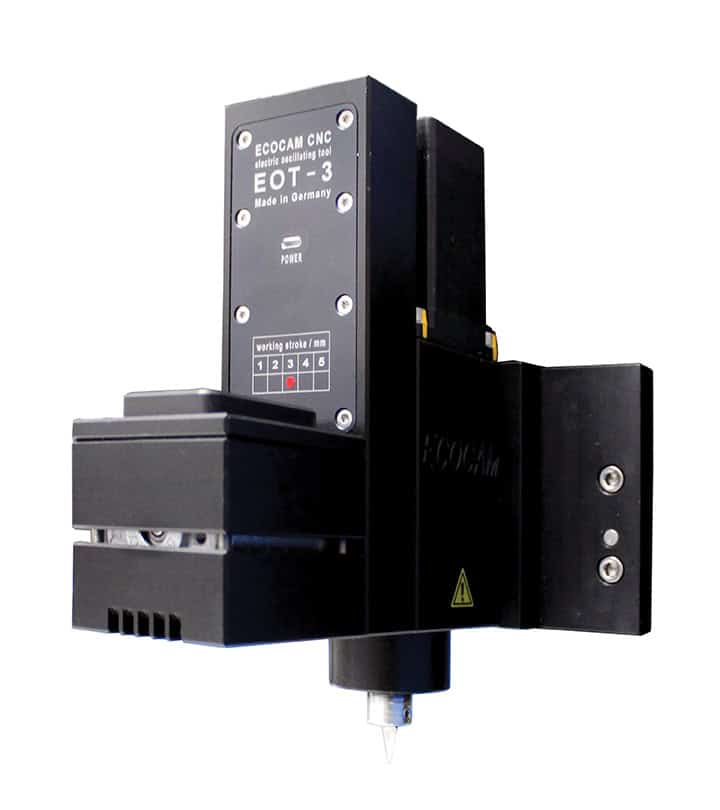

Fonctionne avec une variété de matériaux et d’applications tels que les panneaux de mousse graphiques, la mousse à cellules fermées, la mousse recouverte de plastique, le carton ondulé et le plastique, les matériaux de joint, le caoutchouc, le liège, la moquette, le feutre et autres tissus ou tissus monocouches. Vinyle, cuir et plus encore.

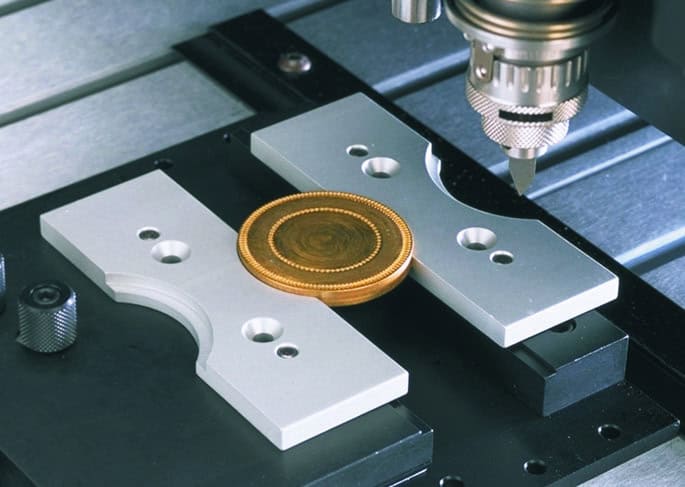

Cette bride permet de graver sur des sceaux de notaire de 15,9 mm et 50,8 mm de diamètre, des médaillons, des sous-verres, des presse-papiers et d’autres objets ronds. Peut être utilisé avec le Quick-Lock ou le Versa Vise. S’adapte à toutes les tables Vision à fente en T.
Cette pince double face sécurise les articles du bord. Il est idéal pour les objets découpés, profilés ou gravés. S’adapte à toutes les tables Vision à fente en T.
Cet équipement de gravure est spécialement conçu pour graver des bracelets et des porte-clés en cuir. Conçu pour fonctionner avec n’importe quelle table Vision à fente en T, il est doté d’une plaque de serrage avant amovible avec un dispositif de verrouillage de type « came ».

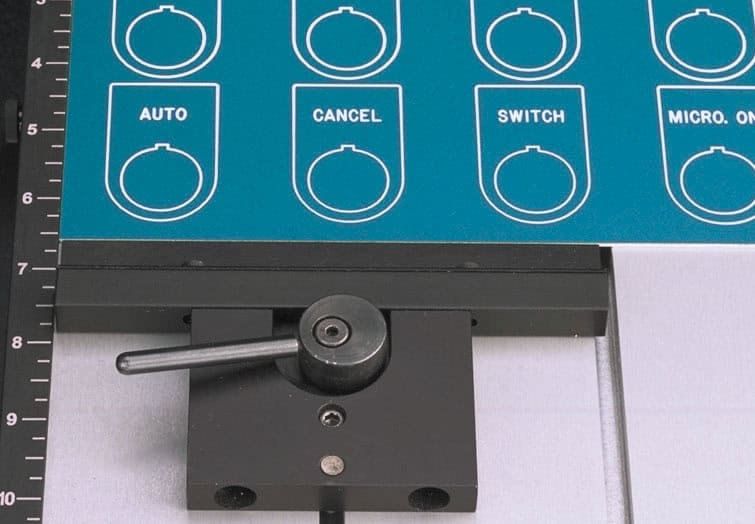

Cet étau est spécialement conçu pour les utilisateurs de tables à rainure en T. Son dispositif de verrouillage de type « came » permet un changement rapide des pièces. Fourni avec une plaque de serrage avant amovible qui permet de maintenir des objets plus épais. S’adapte à toutes les tables Vision à fente en T.

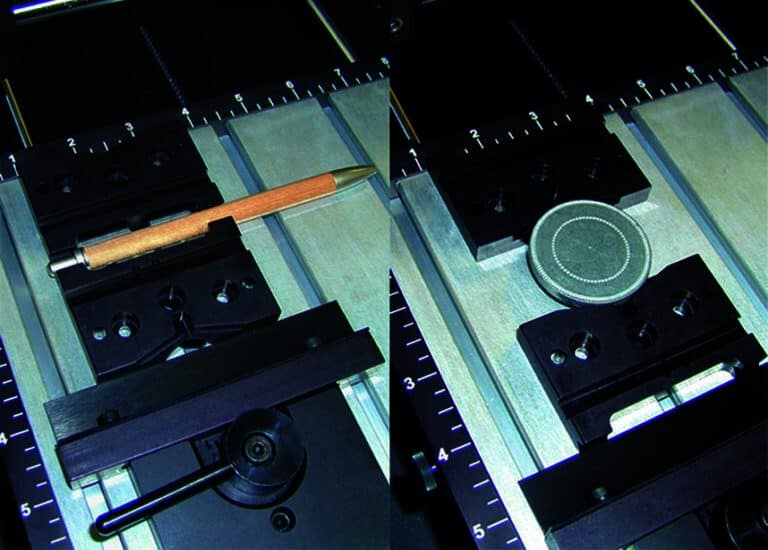

Il s’agit d’une fixation double face qui, lorsqu’il est tourné dans un sens, peut accueillir un stylo et, lorsqu’il est tourné dans l’autre sens, un médaillon, un sceau ou tout autre objet circulaire. Avec un espace pour « l’œil » du médaillon, ce luminaire est utilisable avec l’étau Versa Vise ou Quick-Lock. S’adapte à toutes les tables Vision à fente en T.
L’étau à centrage automatique assure un alignement précis et uniforme de vos pièces à travailler. Conçu pour un serrage rapide et efficace, il s’ajuste automatiquement aux pièces de tailles et formes variées, garantissant une fixation solide et fiable. Idéal pour augmenter la productivité et la précision dans vos opérations de fraisage avec les machines Vision.
Disponibles pour l’étau Versa, l’étau Quick-Lock, la table Vision à rainure en T et l’étau à centrage automatique. Ces accessoires permettent de graver sur tous les stylos, briquets, couteaux, porte-clés et de nombreux autres objets de forme irrégulière de taille unique.

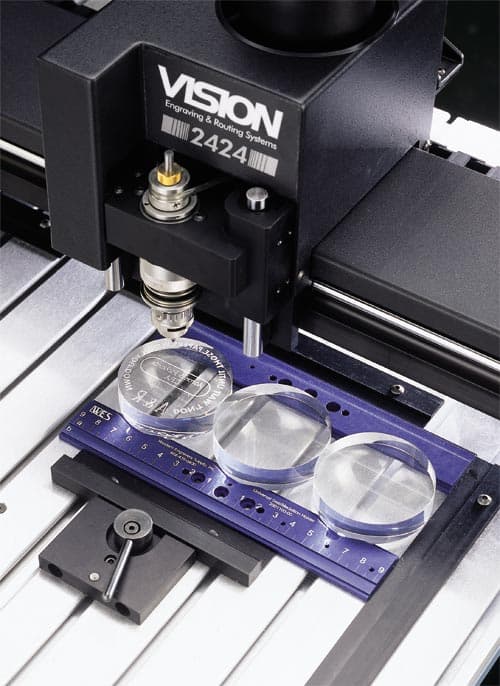

Ces barres de serrage maintiennent en toute sécurité les petits objets plats, y compris les badges nominatifs avec dos à épingles. En tournant les barres de serrage, elles maintiendront 1 à 3 objets ronds à la fois. Cela vous permet de graver plusieurs sceaux notariaux, sous-verres, presse-papiers et une variété d’autres objets circulaires. Avec une place pour « l’œil » des médaillons, cette pince s’adapte à n’importe quel étau ou table doté d’un système de rainures en T.

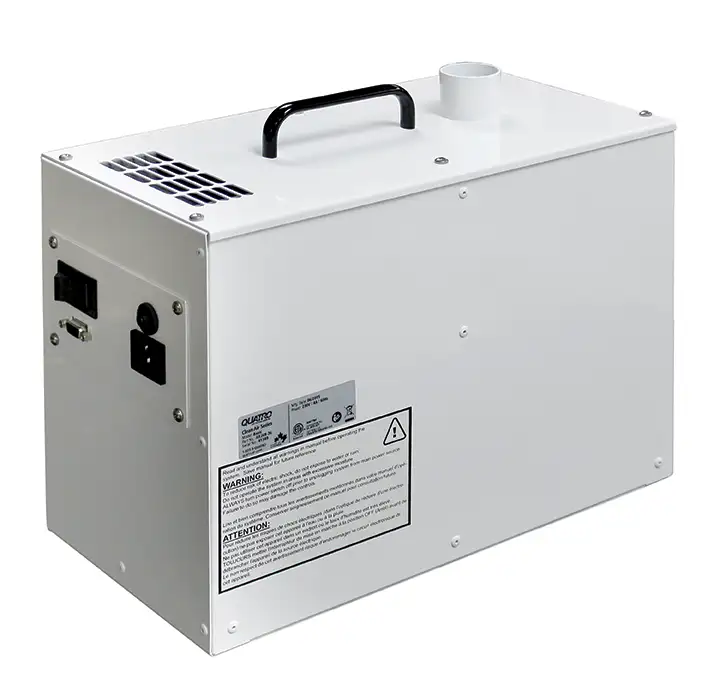

L’aspirateur à copeaux est silencieux, parfait pour éliminer les copeaux de gravure. L’unité dispose d’un grand réservoir filtré avec un sac de collecte remplaçable. Il comprend également un cône d’aspiration et un tuyau résistant aux torsions.

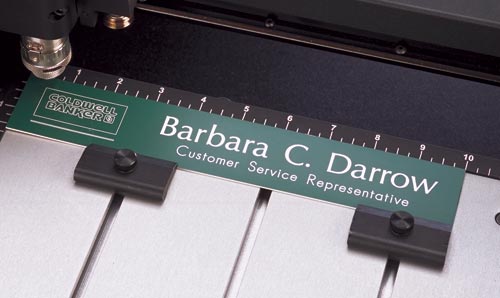

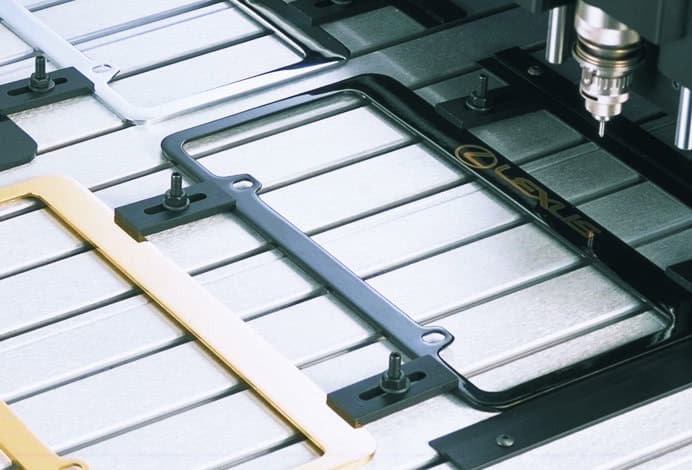

Faites simplement glisser la pince sur la surface de la table à rainure en T et positionnez là sur le bord du support de gravure. La force de serrage vers le bas élimine les courbures et les problèmes. Cette pince peut être utilisée avec des matériaux jusqu’à 6,35 mm d’épaisseur. S’adapte à toutes les tables Vision à fente en T.

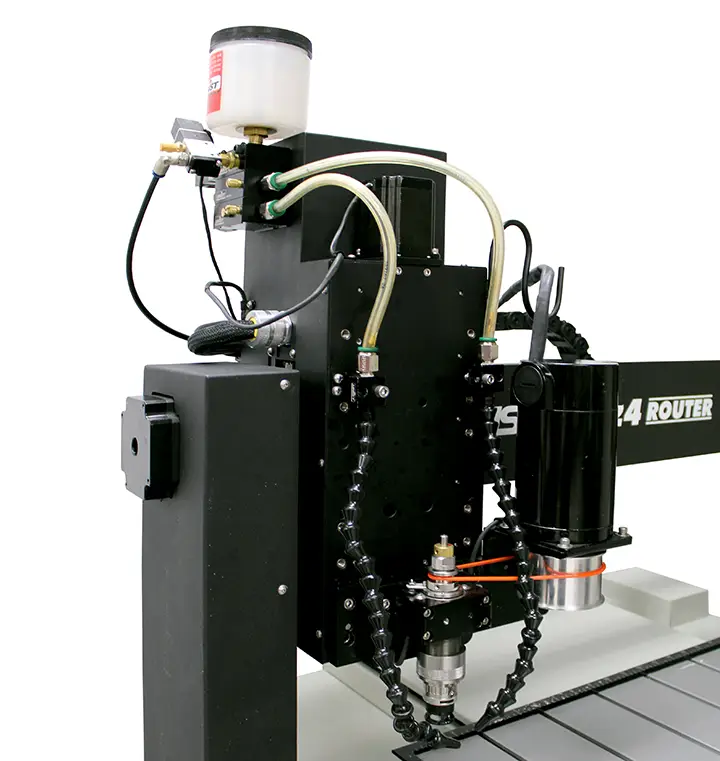

Le système de liquide de refroidissement à micro-distribution Unist avec solénoïde réduit considérablement le coût et le volume du liquide de coupe utilisé dans les opérations de coupe, de formage et d’emboutissage des métaux. L’application d’un lubrifiant biodégradable à base végétale en quantités contrôlées réduira l’usure des outils de coupe lors des opérations d’usinage.

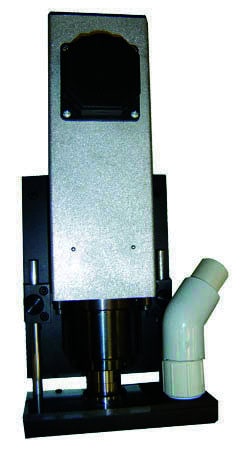

Cette broche haute fréquence est parfaite pour la gravure en profondeur dans les métaux ! Le régime élevé permet aux couteaux de rester affûtés beaucoup plus longtemps pour une production accrue et permet une vitesse de gravure beaucoup plus rapide. Comprend un boîtier de commande ; pas de cône de nez. Disponible en option pour nos graveurs séries 16 et série 24, ainsi que nos routeurs série 25 (avec option tête de gravure).

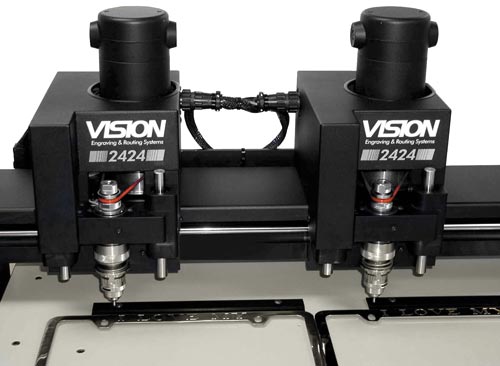

Doit être installé en usine et ne peut pas être retiré pour la gravure à une seule tête.

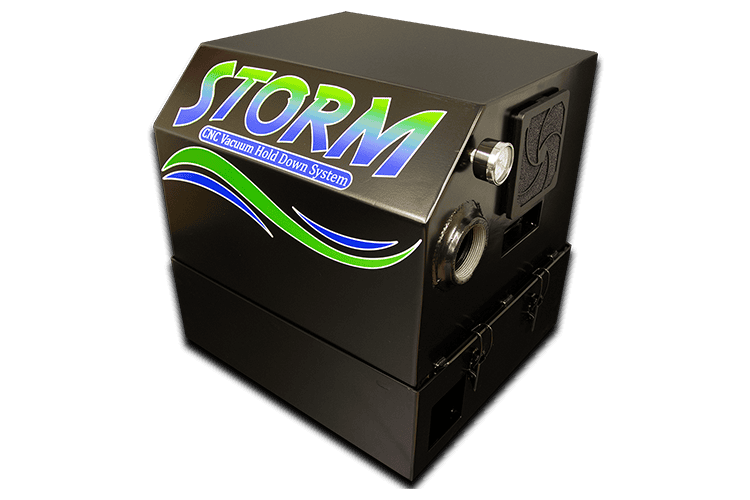

Débit maximum : ~200 CFM | Aspirateur maximum : 4,6 – 4,9 PSI | Niveau sonore : 85 dBa | Filetage du port d’entrée : 50.8 mm | Poids : 44.45 kg | Dimensions : 444.5 mm (L) x 406.4 mm (P) x 444.5 mm (H) | Alimentation requise : 220 V – 240 V CA, 20 A, Monophasé

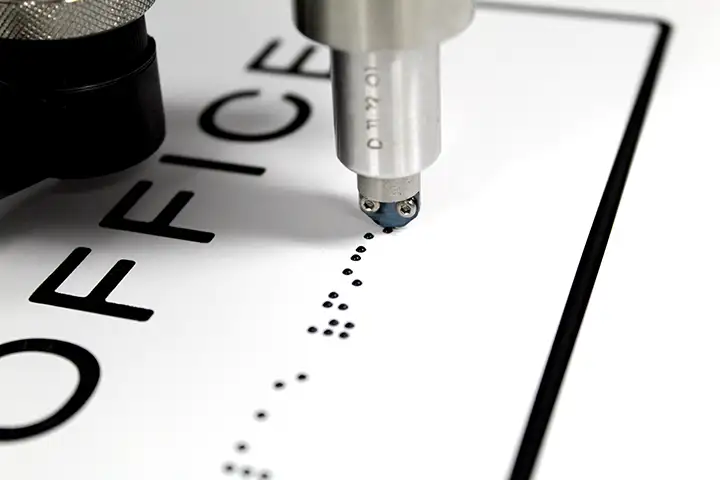

Le dispositif d’insertion de braille Raster™ Pen est une option pour nos systèmes de gravure et de routage. Le logiciel Vision-Pro comprend des polices Braille et est entièrement compatible avec la méthode Raster™. Les machines de vision permettent un placement précis des Rasters™ (perles braille), qui sont essentielles pour les magasins produisant une signalisation conforme à l’ADA. La méthode Raster™ d’insertion du braille et le stylo Raster™ sont des produits sous licence et brevetés appartenant à Accent Signage Systems, Inc. Minneapolis, MN.

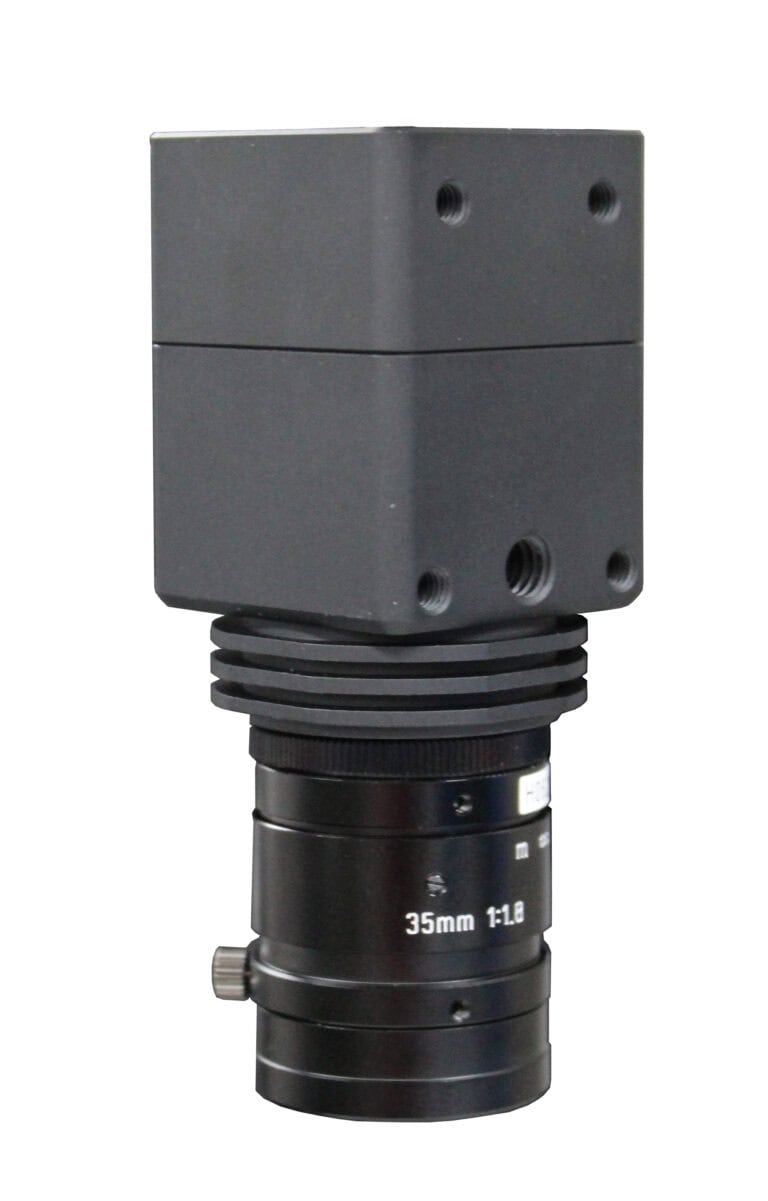

DACS, un outil d’alignement qui permet un enregistrement parfait de l’impression à la découpe pour nos machines de routage. Ce système facile à utiliser nécessite un minimum de temps de formation et de configuration et constitue la solution la plus rentable et la plus précise pour améliorer la finition numérique.
Logiciel :
Vision Express (Expert ou PRO en option)
Vision Expert ou en option Vision PRO
Vision Expert ou en option Vision PRO
Aire de gravure maximale :
609 mm x 406 mm
635 x 635 mm
635 x 1270 mm
Taille maximale de la pièce :
774 mm x illimité x 42 (H)
774 mm (L) x toute longeur x 177 mm (H)
774 mm (L) x toute longeur x 177 mm (H)
Résolution :
0,005 mm
0,005 mm
0,005 mm
Course axe Z :
177 mm (Standard) ou 254 mm (en option)
177 mm (Standard) ou 254 mm (en option)
177 mm (Standard) ou 254 mm (en option)
Vitesse max :
152 mm/s
152 mm/s
152 mm/s
Type de broche :
Tête de gravure standard 4.36 mm
(moteur de routeur 3 HP en option)
Tête de gravure standard 4.36 mm
(moteur de routeur 3 HP en option)
Tête de gravure standard 4.36 mm
(moteur de routeur 3 HP en option)
Puissance du moteur de broche :
186 Watts pour la broche standard et 2200 Watts pour la broche HF
186 Watts pour la broche standard et 2200 Watts pour la broche HF
186 Watts pour la broche standard et 2200 Watts pour la broche HF
Alimentation électrique :
110/220V 15 A
110/220V 15 A
110/220V 15 A
Type de table :
Aluminium rainures en T amovible
Aluminium avec rainures en T
Aluminium avec rainures en T
Dimensions :
800 x 890 x 483 mm
1016 x 1067 x 813
1016 x 1676 x 813
Poids :
114 kg
193 kg
227 kg
Connexion :
Ethernet (RJ45)
Ethernet (RJ45)
Ethernet (RJ45)
Contrôleur :
Serie 5 haute vitesse avec pupitre écran tactile
Serie 5 haute vitesse avec pupitre écran tactile
Serie 5 haute vitesse avec pupitre écran tactile
Accessoires en option :
Garantie :
Les machines sont garanties 2 ans par GAMMA-TEC.
