Fibre MOPA
De 70 x 70 mm à 220 x 220 mm
10 m/s
Une graveuse laser fibre professionnelle conçue pour la précision, la vitesse et la fiabilité à long terme, avec la souplesse du MOPA pour répondre aux applications les plus techniques.

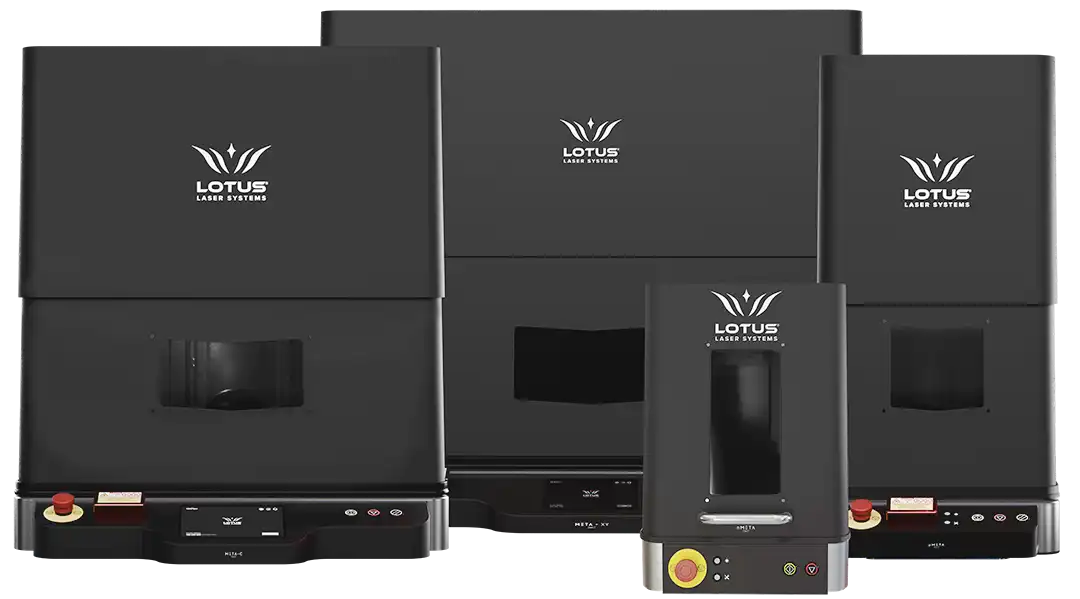

Découvrez en vidéo la gamme fibre Lotus, pensée pour conjuguer performance industrielle et polyvalence maximale.
De la finesse de gravure permise par la technologie MOPA à la précision des effets spéciaux (noir profond, blanc poli, marquage couleur), chaque démonstration met en avant la fiabilité, la rapidité et la durabilité de ces lasers professionnels.
Conçue pour résister aux conditions extrêmes, l’électronique industrielle Siemens PLC assure une fiabilité à long terme grâce à un triple contrôle qualité tout au long de la production.
Avec sa structure robuste et durable, le châssis est conçu pour supporter les environnements industriels les plus exigeants, tout en respectant les certifications CE, RoHS II, ISO 9001 et FDA.
Grâce à un MTBF typique de 100 000 heures, la machine garantit une durée de vie exceptionnelle et une utilisation fiable sur le long terme.
Le laser à fibre ELI-X17 MOPA de 30 à 80 Watts permet d’accomplir rapidement la plupart des tâches de gravure. Avec 17 longueurs d’ondes, vous pouvez obtenir des résultats très technique et coloré.
La tête galvo 3 axes permet de marquer des pièces aux formes complexes et même de grands objets, comme le verre, sans avoir recours à un 4ᵉ axe.
Livrée avec trois lentilles standard, la machine offre différentes zones de travail, distances focales et tailles de points focaux, pour s’adapter à tous les besoins de marquage.
Avec son ouverture à 180°, la machine permet le marquage d’objets longs ou volumineux en mode classe 4, tout en restant sécurisée en mode classe 2 lorsque la porte est fermée.
L’accès pneumatique assure un marquage mains libres, silencieux et durable, réduisant l’usure des composants et augmentant le confort d’utilisation.
Compatible avec une large gamme d’accessoires de bridage, la table rainurée en T permet un alignement précis et reproductible des pièces, garantissant stabilité et efficacité pour chaque projet de marquage.

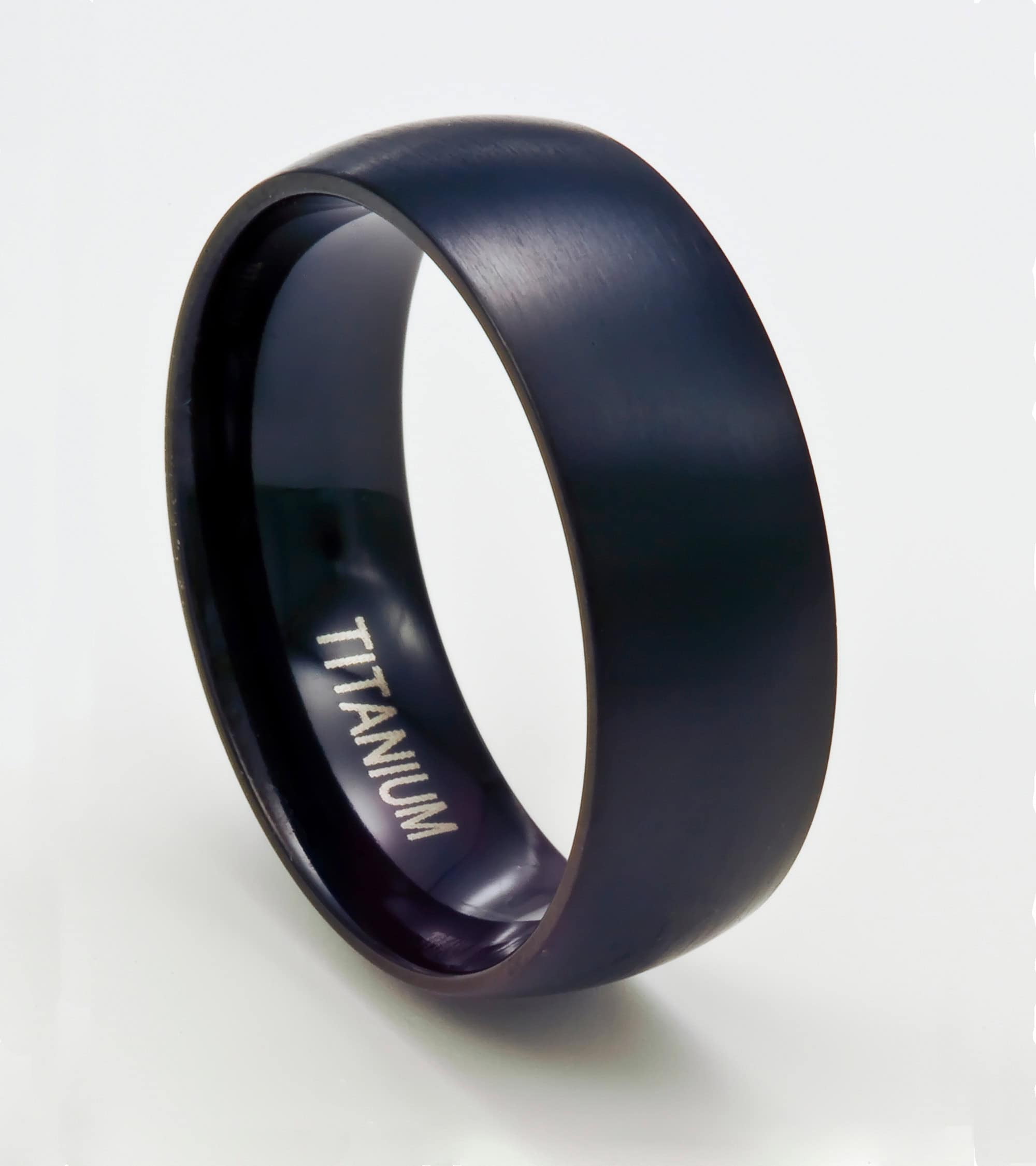

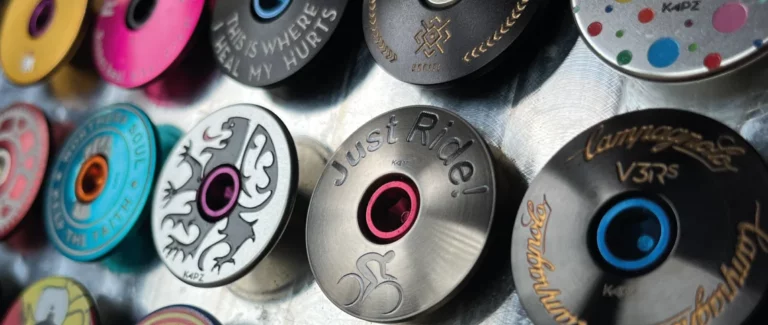

Le laser Fibre MOPA permet de créer des marquages colorés permanents sur l’inox et le titane, sans ajout de pigments. Idéal pour des logos, codes ou effets décoratifs.

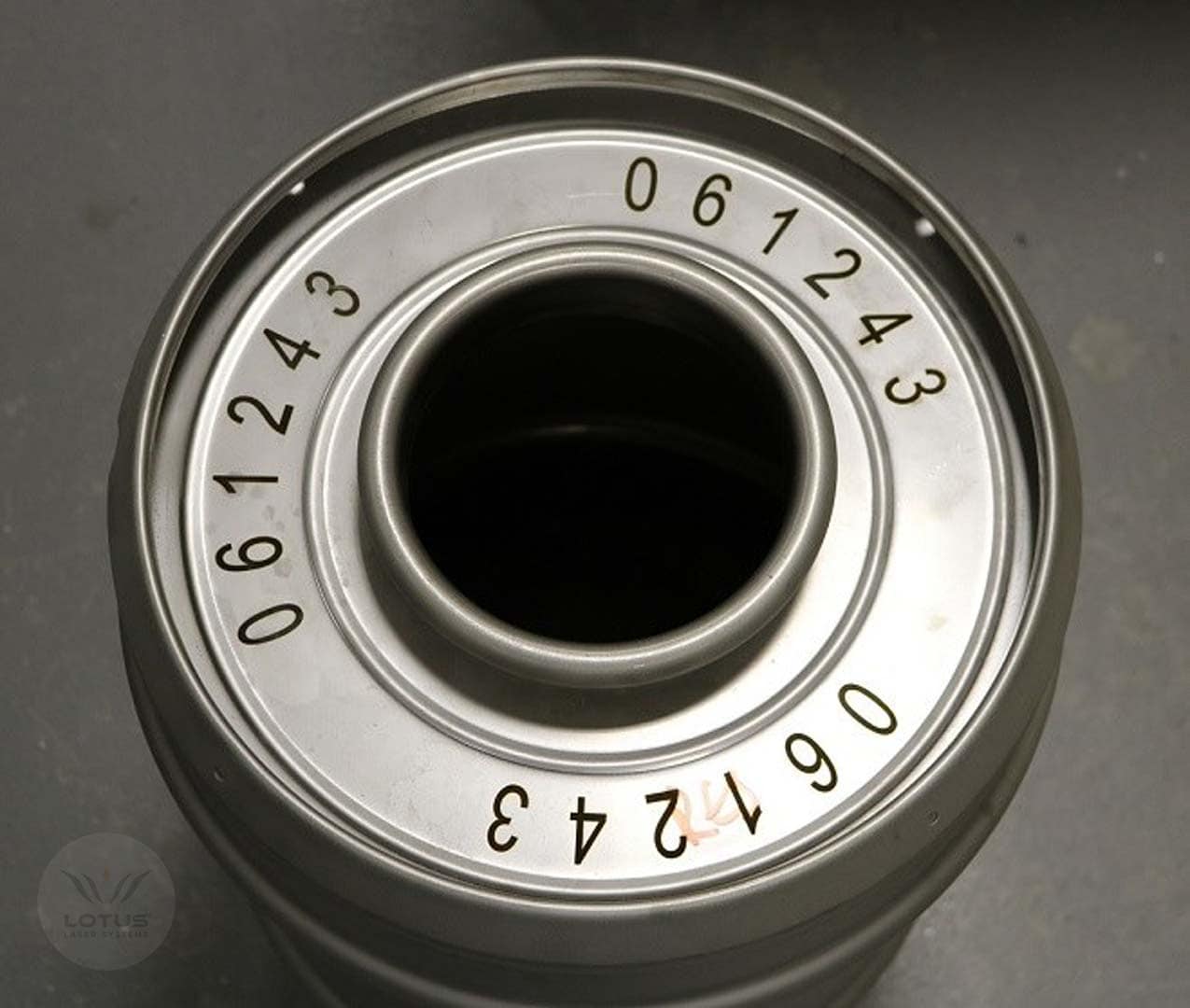

Grâce à un spot laser extrêmement fin, le MOPA est capable de graver des textes, numéros de série et QR codes lisibles même à très petite échelle.
Au-delà des métaux (acier, aluminium, laiton, cuivre…), le MOPA peut marquer certains plastiques techniques avec un contraste élevé.
La modulation de l’impulsion évite la surchauffe et limite la décoloration ou la déformation, même sur des pièces sensibles.

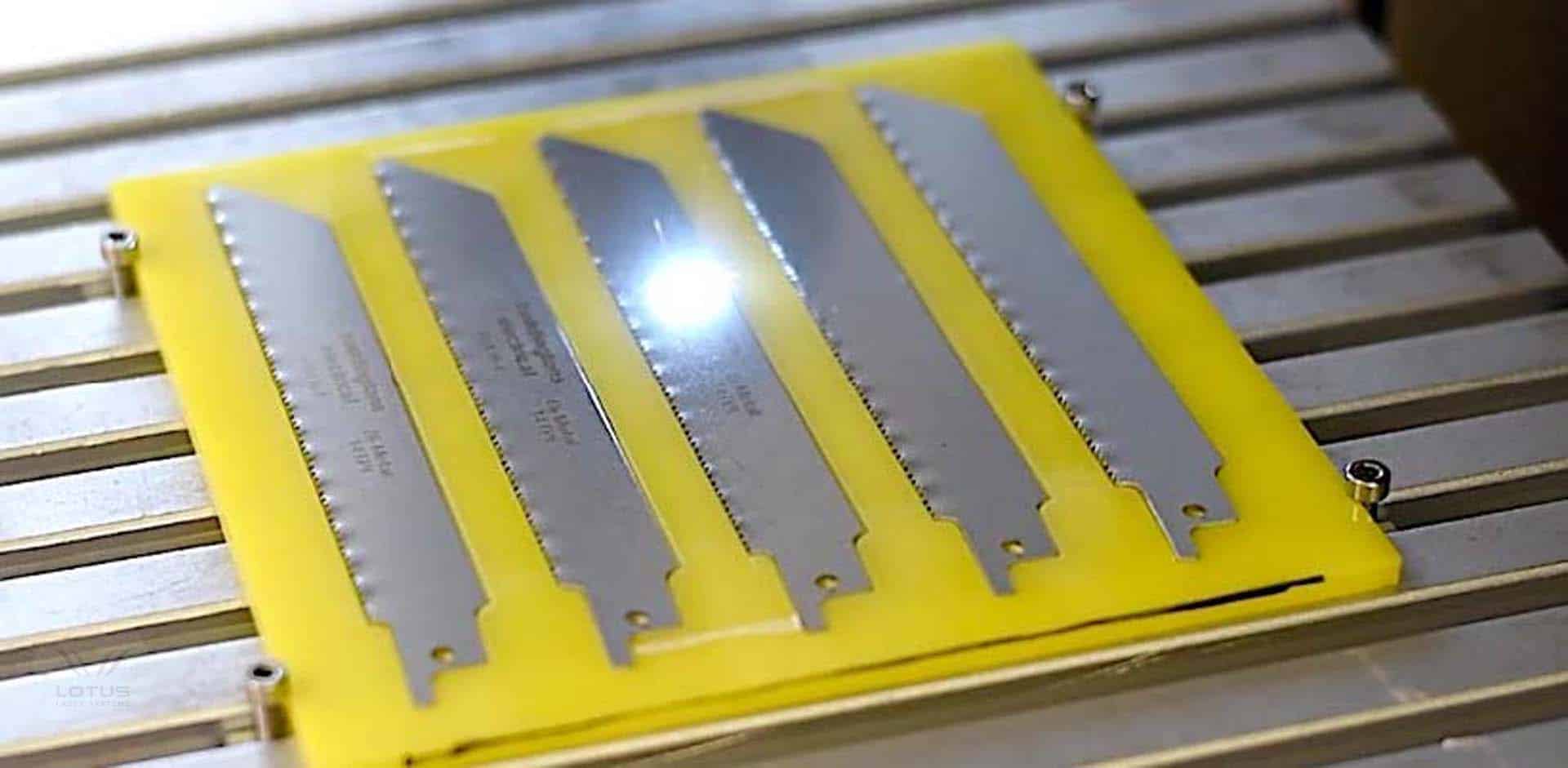

Adapté aux cadences élevées, le MOPA s’intègre facilement dans les lignes de production pour du marquage en série fiable et répétitif.

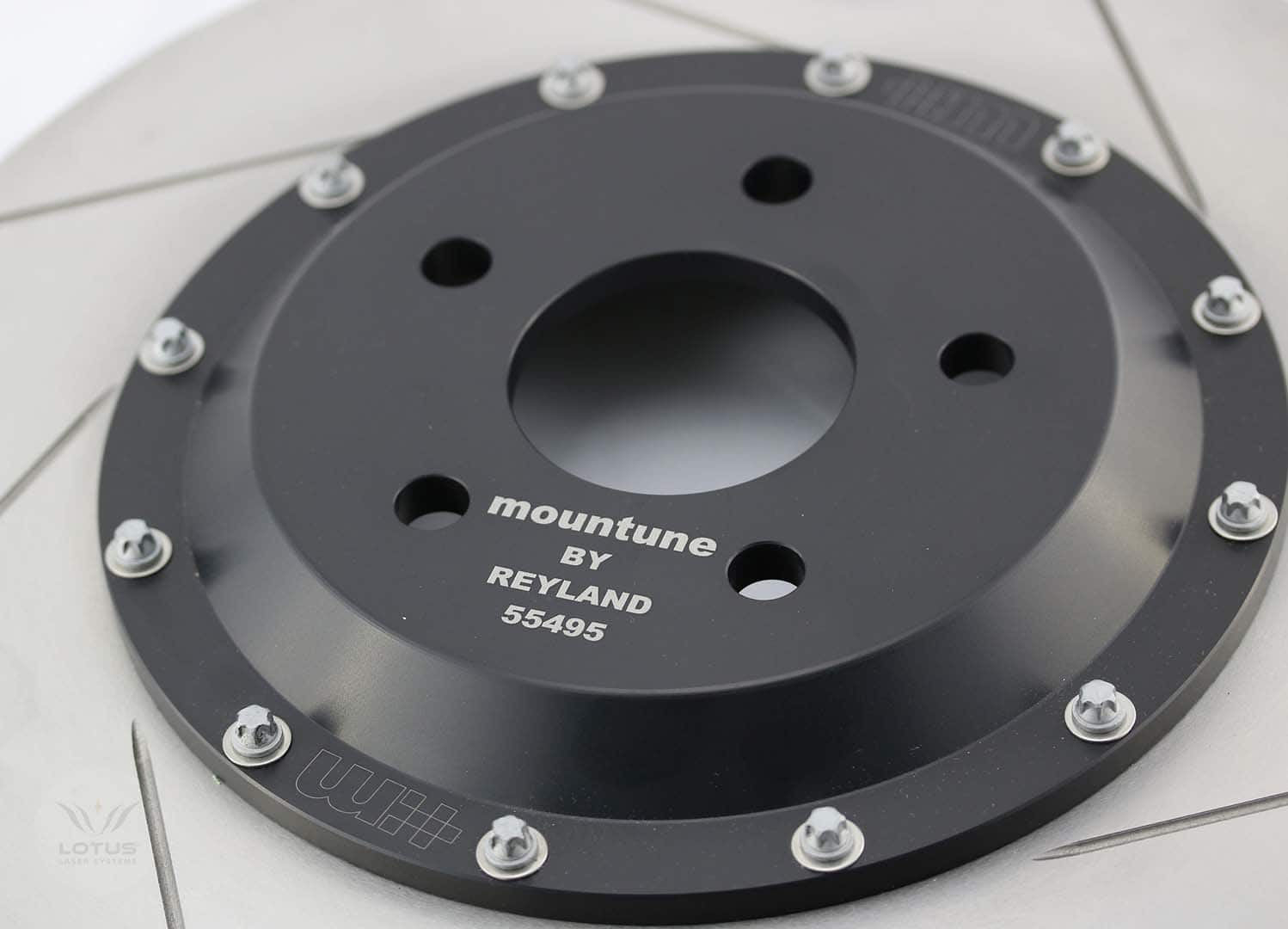

Bijouterie, médical, automobile, électronique : le laser Fibre MOPA est la solution idéale pour tout secteur demandant précision, traçabilité et durabilité.
Automatisez vos cycles de production grâce à un convoyeur d’alimentation de 3 mètres, idéal pour enchaîner marquages et gravures sans interruption.

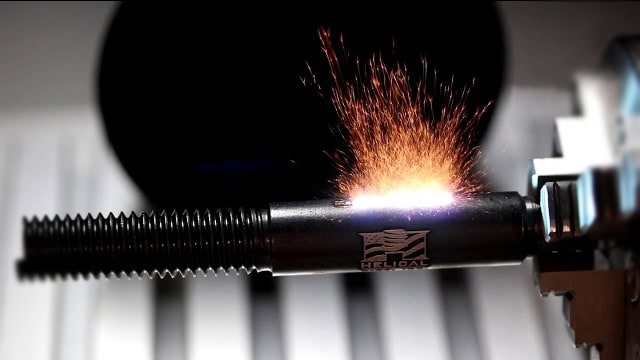

Gravez facilement autour de pièces cylindriques comme des bagues, flacons ou tubes grâce au module rotatif à inclinaison réglable.
Optimisez le marquage en série avec un axe X grand format, conçu pour traiter plusieurs pièces à la fois ou couvrir de grandes surfaces.
Gardez un œil sur chaque détail : la fenêtre latérale offre une visibilité optimale pendant la gravure sans ouvrir la machine.
Repérez avec précision la zone à graver grâce à une caméra intelligente qui localise automatiquement le bon emplacement.
Intégrez un bras robotisé collaboratif pour automatiser le chargement de vos pièces, depuis une chaîne de production.
| Matériaux (laser fibre) | Gravure | Marquage |
|---|---|---|
|
Métaux Acier inoxydable (303, 17-4PH, 1215) · Acier doux · Aluminium (6061, 4043…) · Titane · Laiton · Cuivre · Bronze · Magnésium · Nickel · Inconel · Molybdène · Cobalt · Or · Argent · Chrome |
✔️ Oui | ✔️ Oui (contraste possible selon alliage) |
|
Plastiques techniques ABS (noir/blanc) · Polycarbonate · Polypropylène · Polyéthylène · PEEK · Rynite · PET · Teflon armé · Santoprene · Résines techniques (DAP, 12I-R…) |
⚠️ Possible* | ⚠️ Selon matière / additifs* |
|
Revêtus / traités Aluminium anodisé dur · Aluminium chromé · Acier plaqué nickel · Zinc · Revêtement fer-phosphate · Nickel-chrome · Plaquettes carbure / silicium · Acier machine-outil |
⚠️ Selon revêtement* | ✔️ Oui (marquage du revêtement / contraste) |
|
Autre Céramiques plaquées métal · Nanotubes de carbone · Kovar · Invar · Plastiques GE · Marquages de contraste (noir/blanc) sur polymères techniques |
⚠️ Possible* | ✔️ Oui / ⚠️ selon support* |
Le laser fibre est conçu pour le marquage et la gravure (enlèvement de matière ou contraste). Découpe : non sur nos machines fibre (hors solutions industrielles dédiées). * Les résultats dépendent de l’alliage, du revêtement et de la formulation (additifs). Validation matière recommandée avant série.
Pour les matériaux techniques, alliages particuliers ou supports hors standard, nous étudions votre application afin de confirmer la compatibilité avec la technologie laser fibre MOPA.
Lorsque la matière ou le revêtement le nécessite, nous réalisons des tests afin d’évaluer précisément le rendu obtenu et d’écarter tout risque avant investissement.
Notre objectif est simple : nous assurer que la machine correspond réellement à votre usage. Cette approche garantit une décision éclairée et un investissement cohérent.
| Machines laser : |
META-C Fibre
|
META-XY Fibre
|

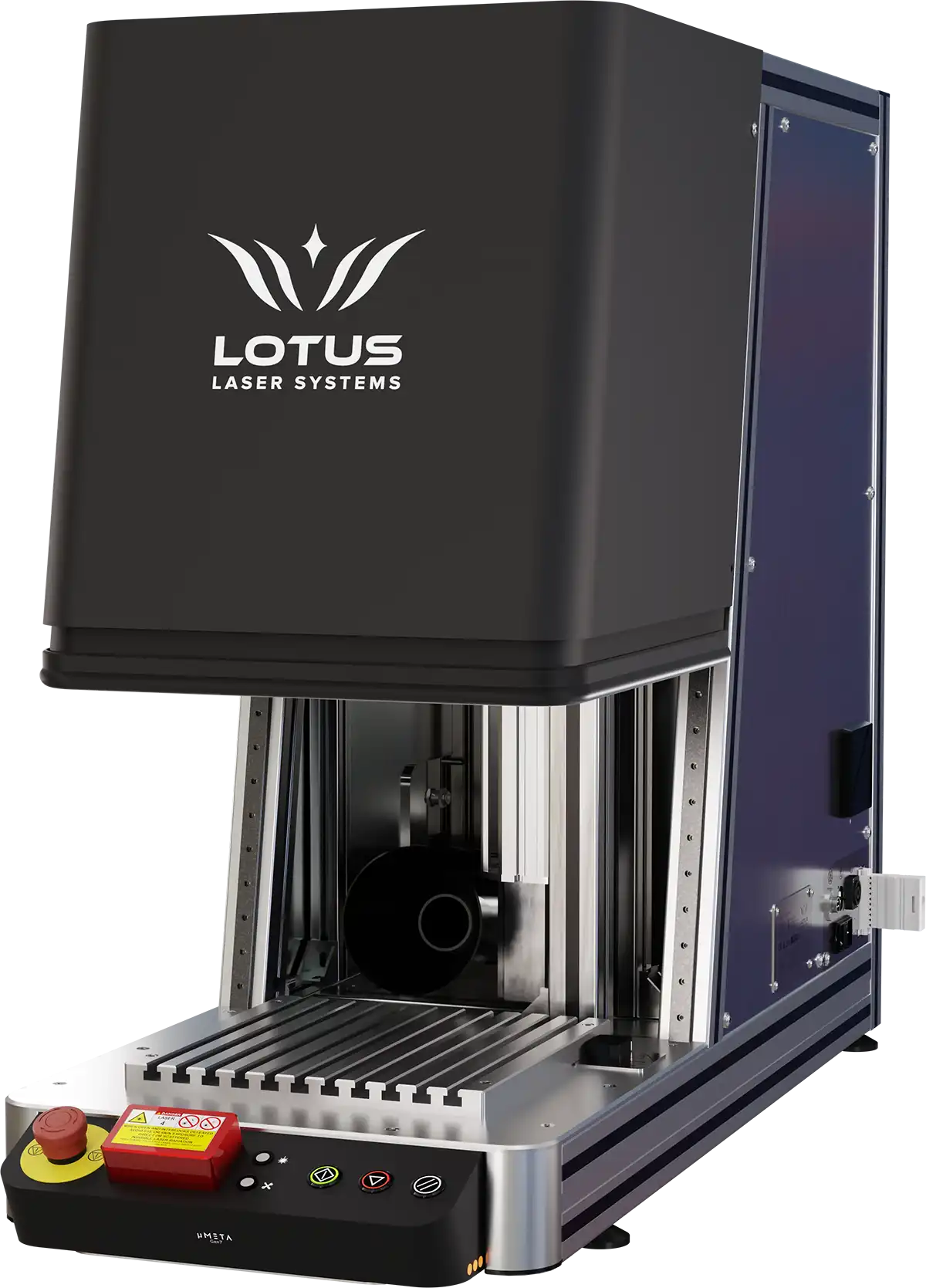

Galvo F1 Fibre
|

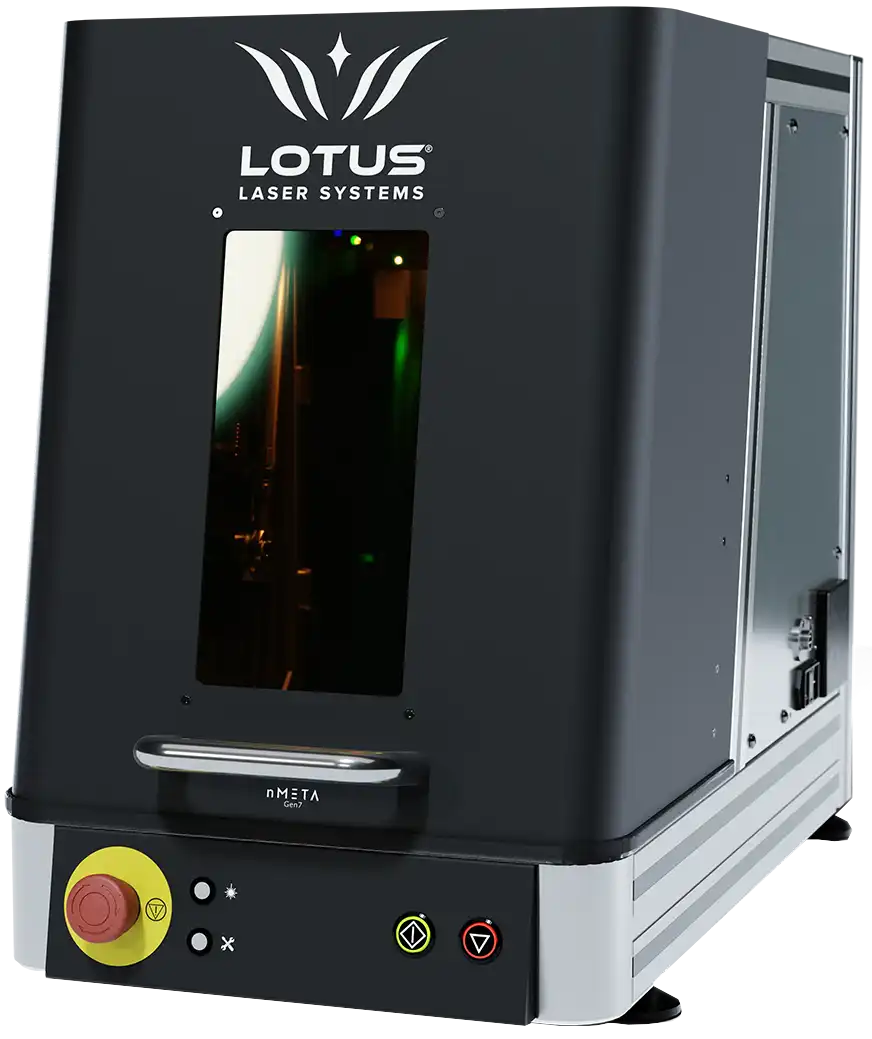

nMeta Fibre
|
|---|---|---|---|---|
| Source laser : | ELI-X17 MOPA FIBER | ELI-X17 MOPA FIBER | ELI-X17 MOPA FIBER | ELI-X17 MOPA FIBER |
| Puissance laser : | 30, 60 ou 80 W | 30, 60 ou 80 W | 30 ou 60 W | 30 W |
| Tête de laser : | 3D (3 axes) | 3D (3 axes) | 2D (2 axes) | 2D (2 axes) |
| Profondeur de champ en 3D (DOF) : | 35 mm | 35 mm | — | — |
| Précision : | 1 µm (0,001 mm) | 1 µm (0,001 mm) | 1 µm (0,001 mm) | 1 µm (0,001 mm) |
| Vitesse de gravure max. : | 5 m/s | 5 m/s | 4 m/s | 3 m/s |
| Course d’axe Z : | 368 mm | 368 mm | 368 mm | 368 mm |
| Précision de l’axe Z : | ±0,02 mm | ±0,02 mm | — | — |
| Zone de marquage : |
Objectif F160 – 75 × 75 mm Objectif F254 – 155 × 155 mm Objectif F330 – 195 × 195 mm |
Objectif F160 – 112 × 112 mm Objectif F254 – 174 × 174 mm Objectif F330 – 220 × 220 mm |
Objectif F160 – 112 × 112 mm Objectif F254 – 174 × 174 mm Objectif F330 – 220 × 220 mm |
Objectif F160 – 112 × 112 mm Objectif F100 – 70 × 70 mm |
| Poids max. de la pièce : | 58 kg | 58 kg | 45 kg | 30 kg |
| Dimensions table de travail : | 350 × 350 mm | 700 × 500 mm | — | — |
| Dimensions max. de la pièce : | 700 × 380 mm | 700 × 380 mm | — | — |
| Dimensions machine : | 790 × 1156 × 948 mm | 1140 × 1975 × 1895 mm | 450 mm (L) × 1000 mm (P) × 980 mm (H) | 395 mm (L) × 690 mm (P) × 595 mm (H) 790 mm porte ouverte |
| Poids machine : | ~120 kg | ~150 kg | 90 kg | 50 kg |
| Porte pneumatique : | Standard, pression régulée ≤ 4 bars (réservoir 24 L conseillé) | Standard, pression régulée ≤ 4 bars (réservoir 24 L conseillé) | Standard, pression régulée ≤ 4 bars (réservoir 24 L conseillé) | Semi-automatique |
| Livrée de série avec : | Logiciel LotusMark 3D v3 (adaptable), table rainurée en T, pointeur laser, porte pneumatique, refroidissement par eau (source UV) en circuit fermé, bouton marche externe, commande au pied. | Logiciel LotusMark, table rainurée en T, pointeur laser, porte pneumatique, système de refroidissement par air interne. | Logiciel LotusMark, table perforée, pointeur laser, porte pneumatique à fermeture automatique, système de refroidissement par air interne. | |
| Accessoires en option : | Tourne-cylindre à mandrins (manuel ou pneumatique), système de filtration, compresseur d’air, chargeur automatique, convoyeur d’alimentation. | Tourne-cylindre à mandrins (manuel ou pneumatique), système de filtration, compresseur d’air, chargeur automatique, convoyeur d’alimentation. | Lentille 220 mm, lentille 110 mm, tourne-cylindre à mandrins, extraction des fumées, compresseur d’air. | Lentille 70 mm, tourne-cylindre à mandrins, extraction des fumées. |
| Garantie : | 2 ans par GAMMA-TEC (hors optique 3 mois). Tube laser garanti 2 ans sans limite d’heures. Extension de garantie facultative jusqu’à 3 ans, contrat de service en option. Support technique | |||
| Classe : | Classe 2 (certifié CE) | |||
