UV de 5 à 15w
Meta-C : 75 à 195 mm
Meta-XY : 112 à 220 mm
10 m/s
Une graveuse laser UV professionnelle pensée pour les industriels qui recherchent précision, propreté de marquage et fiabilité à long terme.
Modulaires et évolutives, les machines UV Meta-C et Meta-XY s’intègrent facilement à tout atelier ou ligne de production. Conçues au Royaume-Uni avec des composants Siemens et de l’aluminium haute qualité, elles offrent un large choix d’extensions (robots, caméras, manutention…).
Certifiées CE, RoHSII, ISO9001 et FDA, elles comptent parmi les stations de marquage laser les plus complètes du marché.
Conçue pour résister aux conditions extrêmes, l’électronique industrielle Siemens PLC assure une fiabilité à long terme grâce à un triple contrôle qualité tout au long de la production.
Avec sa structure robuste et durable, le châssis est conçu pour supporter les environnements industriels les plus exigeants, tout en respectant les certifications CE, RoHS II, ISO 9001 et FDA.
Grâce à un MTBF typique de 100 000 heures, la machine garantit une durée de vie exceptionnelle et une utilisation fiable sur le long terme.
Disponible en 5 W, 10 W ou 15 W, le laser ELI-355 UV grave avec une grande précision les matériaux complexes, même sur de larges surfaces.
La tête galvo 3 axes permet de marquer des pièces aux formes complexes et même de grands objets, comme le verre, sans avoir recours à un 4ᵉ axe.
Livrée avec trois lentilles standard, la machine offre différentes zones de travail, distances focales et tailles de points focaux, pour s’adapter à tous les besoins de marquage.
Avec son ouverture à 180°, la machine permet le marquage d’objets longs ou volumineux en mode classe 4, tout en restant sécurisée en mode classe 2 lorsque la porte est fermée.
L’accès pneumatique assure un marquage mains libres, silencieux et durable, réduisant l’usure des composants et augmentant le confort d’utilisation.
Compatible avec une large gamme d’accessoires de bridage, la table rainurée en T permet un alignement précis et reproductible des pièces, garantissant stabilité et efficacité pour chaque projet de marquage.
| Matériaux (laser UV) | Marquage | Gravure légère |
|---|---|---|
|
Plastiques & polymères Acrylique · Acétal (POM) · Nylon · PLA · ABS · Tritan · Polyéthylène · Polypropylène · Polycarbonate · Polystyrène · Caoutchouc · Résines · Matériaux d’impression 3D |
✔️ Oui | ⚠️ Selon matière* |
|
Matériaux sensibles Silicone · Verre · Céramique · Papier · Carton · Tissu |
✔️ Oui | ✔️ Micro-gravure possible* |
|

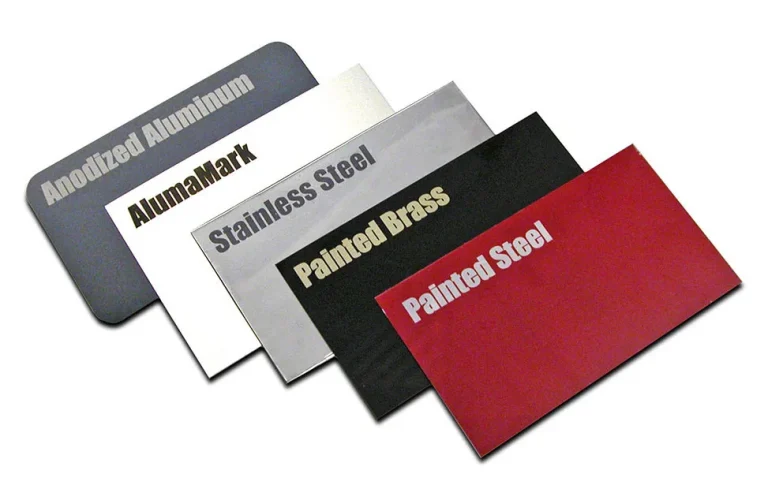

Métaux & alliages Aluminium · Acier inoxydable · Titane · Laiton · Chrome · Or · Argent · Platine |
✔️ Oui | ❌ Non adapté |
|
Bois & dérivés Acajou · Noyer · Chêne · Cèdre · Bouleau · Érable · Cerisier · Pin · MDF · Contre-plaqué |
✔️ Oui | ⚠️ Léger marquage* |
|
Autres supports techniques Onyx noir · Composites · Supports multi-couches |
⚠️ Selon structure* | ⚠️ Selon structure* |
| PVC | ❌ Interdit | ❌ Interdit |
Le laser UV est particulièrement adapté au marquage précis sur matériaux sensibles grâce à son faible impact thermique. Il n’est pas conçu pour la découpe ni pour la gravure profonde. * Les résultats varient selon la formulation, la couleur, les additifs et le rendu attendu. Validation matière recommandée pour les applications spécifiques.
Pour les matériaux techniques, alliages particuliers ou supports hors standard, nous étudions votre application afin de confirmer la compatibilité avec la technologie laser fibre MOPA.
Lorsque la matière ou le revêtement le nécessite, nous réalisons des tests afin d’évaluer précisément le rendu obtenu et d’écarter tout risque avant investissement.
Notre objectif est simple : nous assurer que la machine correspond réellement à votre usage. Cette approche garantit une décision éclairée et un investissement cohérent.

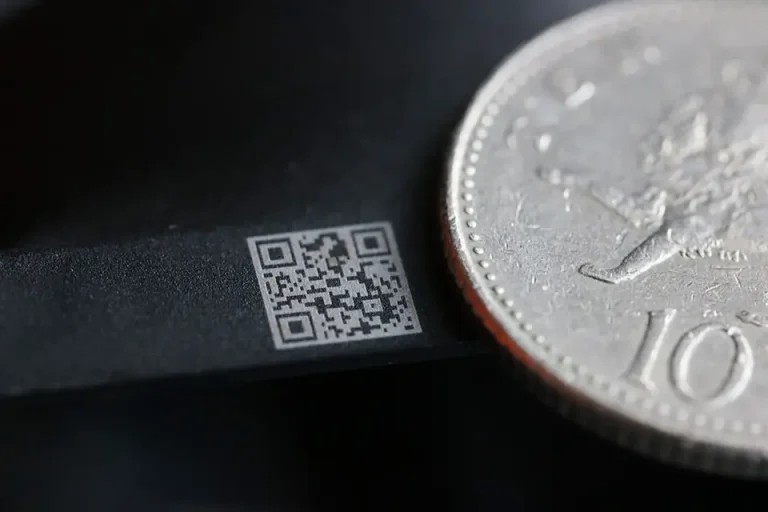

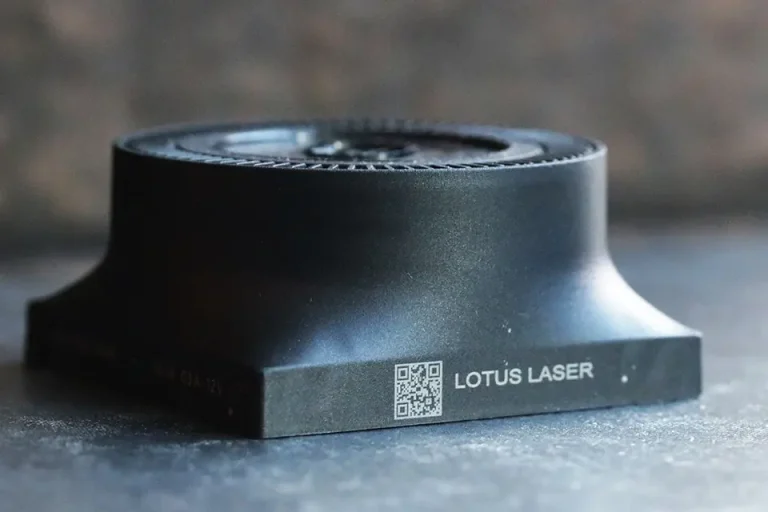

Le faisceau UV génère un point très fin, jusqu’à 10 microns, pour un marquage net, détaillé et sans distorsion. Idéal pour les codes, textes techniques ou dessins complexes.

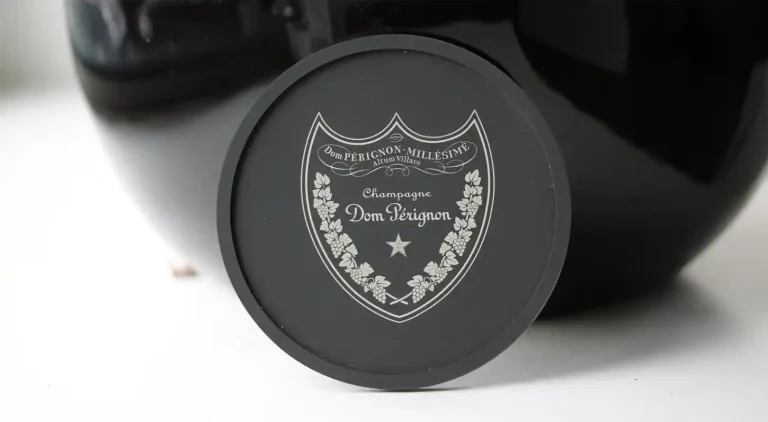

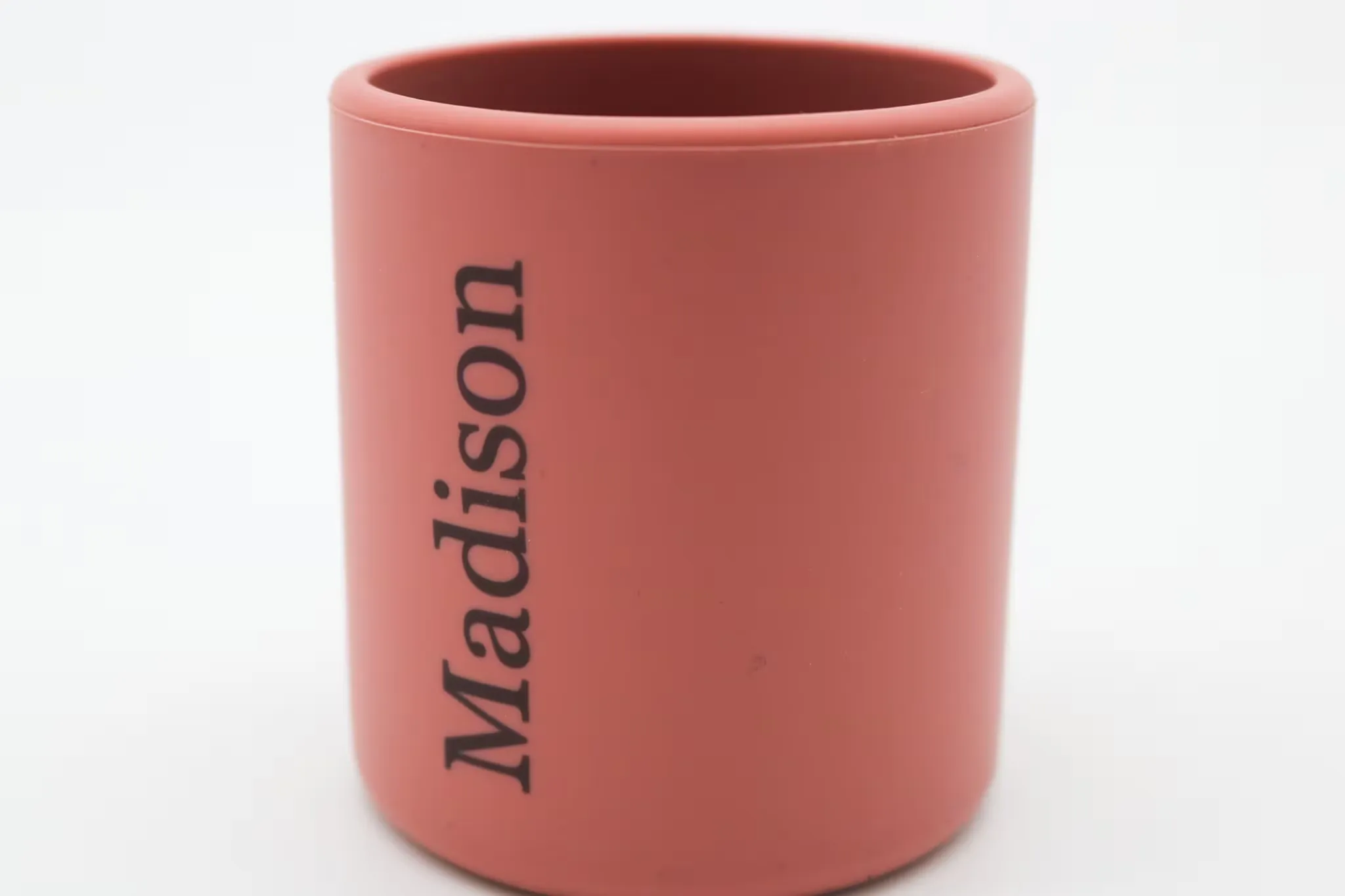

La technologie UV agit à froid, sans brûler ni déformer les supports. Résultat : pas de résidus, pas de décoloration, même sur les plastiques sensibles ou le silicone.

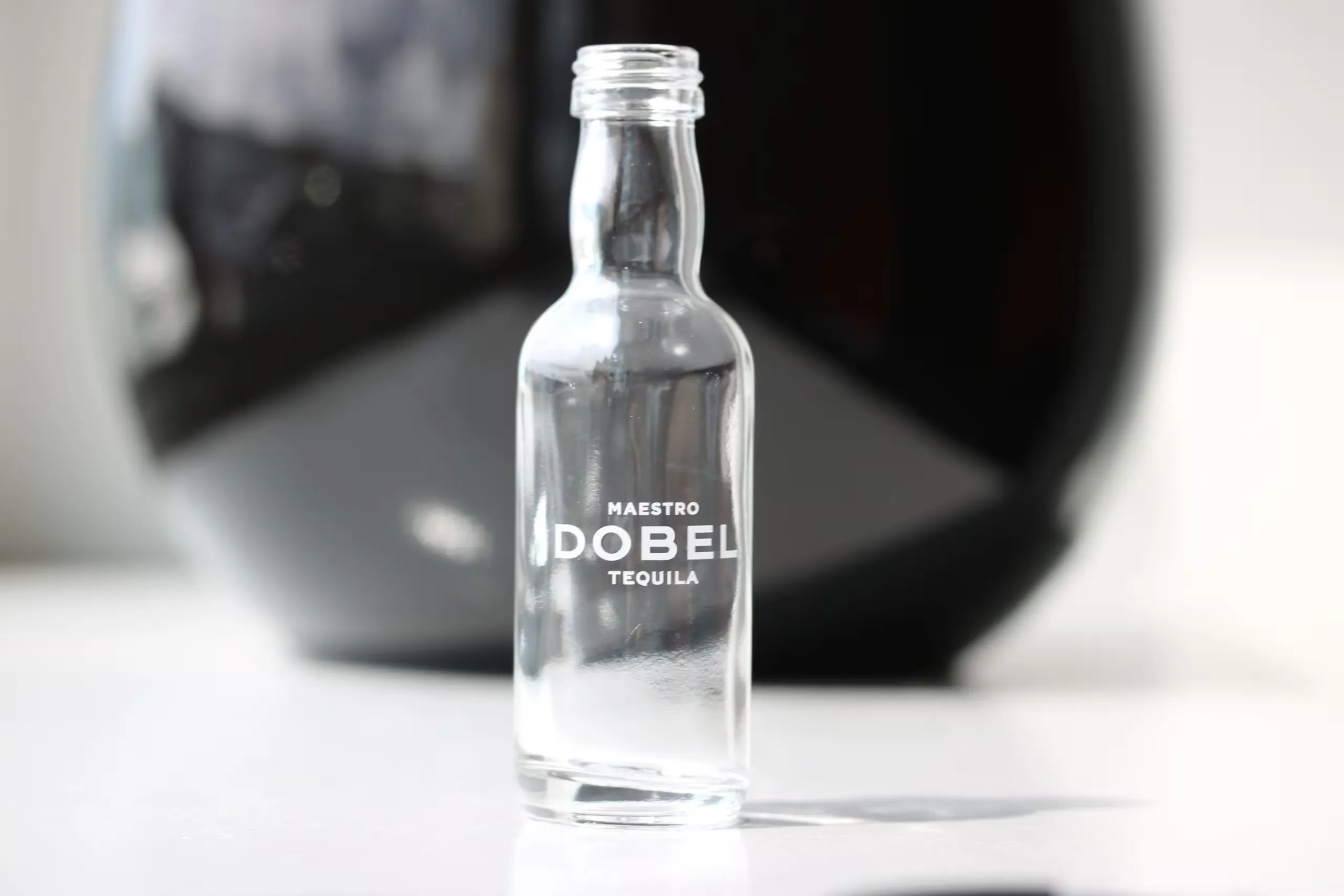

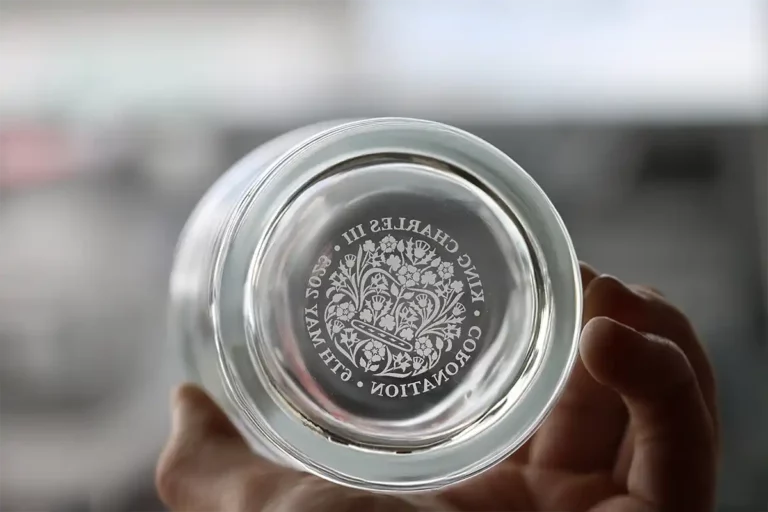

Le laser UV fonctionne sur une grande variété de matières, y compris le verre, le silicone, les plastiques techniques ou les métaux anodisés. Un seul outil pour tous vos projets.
La lumière UV interagit directement avec la surface sans pression ni abrasion. Parfait pour les pièces fragiles, les composants électroniques ou les objets médicaux.
Grâce à sa vitesse de balayage jusqu’à 10 m/s, le laser UV permet un gain de temps considérable, même sur les séries ou pièces techniques. Un vrai atout en production.
Le marquage à froid limite les projections et les résidus. Pas de nettoyage post-gravure, moins de maintenance, et une qualité visuelle impeccable dès la sortie machine.
Même sur des supports complexes ou composites, le marquage UV préserve l’intégrité mécanique, chimique et visuelle de la pièce. Aucun risque de fissure, de fonte ou de brûlure.
Automatisez vos cycles de production grâce à un convoyeur d’alimentation de 3 mètres, idéal pour enchaîner marquages et gravures sans interruption.
Gravez facilement autour de pièces cylindriques comme des bagues, flacons ou tubes grâce au module rotatif à inclinaison réglable.
Optimisez le marquage en série avec un axe X grand format, conçu pour traiter plusieurs pièces à la fois ou couvrir de grandes surfaces.
Gardez un œil sur chaque détail : la fenêtre latérale offre une visibilité optimale pendant la gravure sans ouvrir la machine.
Repérez avec précision la zone à graver grâce à une caméra intelligente qui localise automatiquement le bon emplacement.
Intégrez un bras robotisé collaboratif pour automatiser le chargement de vos pièces, depuis une chaîne de production.
| Comparatif : |
Graveur laser UV Meta-C
|
Graveurs UV typiques
|
|---|---|---|
| Livraison de faisceau 3D : | ✔ | — |
| Garantie : | 3–10 ans | 1 an |
| Sécurité : | Classe 2 (certifié CE), P601 LEV | Classe 4 |
| Modèle de base laser : | UV 5 W | UV 3 W |
| Zone de travail : | 195 x 195 mm | 125 x 125 mm |
| Précision : | 1 µm (0,001 mm) | 2 µm |
| Protection BR : | ✔ | — |
| Vitesse de position maximale : | 10 000 mm/s | 8 000 mm/s |
| Logiciel : | 3D, 4 axes, Industrie 4.0 | 2D, 2 axes |
| Électronique : | DLC (automate programmable Siemens) | LMC |
| Durée de vie moyenne : | 15 ans | 2 à 5 ans |
| Machines laser : |
META-C UV
|
META-XY UV
|
|---|---|---|
| Source laser : | Ultraviolet | Ultraviolet |
| Puissance laser : | 5, 10 ou 15 Watts | 5, 10 ou 15 Watts |
| Tête de laser : | 3D (3 axes) | 3D (3 axes) |
| Profondeur de champ (DOF) : | 35 mm | 35 mm |
| Précision : | 1μm (0,001mm) | 1μm (0,001mm) |
| Vitesse de gravure max : | 5 m/s | 5 m/s |
| Course d’axe Z : | 368 mm | 368 mm |
| Précision de l’axe Z : | ±0,02 mm | ±0,02 mm |
| Zone de marquage : |
Objectif F160 – 75 x 75 mm Objectif F254 – 155 x 155 mm Objectif F330 – 195 x 195 mm |
Objectif F160 – 112 x 112 mm Objectif F254 – 174 x 174 mm Objectif F330 – 220 x 220 mm |
| Poids max. de la pièce : | 58 kg | 58 kg |
| Dimensions table de travail : | 350 x 350 mm | 700 x 500 mm |
| Dimensions max de la pièce : | 700 x 380 mm | 700 x 380 mm |
| Dimensions machine : | 790 mm x 1156 mm x 948 mm | 1140 mm x 1975 mm x 1885 mm |
| Poids machine : | ~120 kg | ~150 kg |
| Porte pneumatique : | Standard, nécessite pression régulée 4 bars max, réservoir 24l/ mini. conseillé | |
| Livrée de série avec : | Logiciel LotusMark 3D V3 (logiciel adaptable suivant application), Table rainurée en T, pointeur laser, porte pneumatique, système de refroidissement par eau pour source UV en circuit fermé, bouton marche externe, commande au pied. | |
| Accessoires en option : | Tourne-cylindre à mandrins manuel ou pneumatique, système de filtration, compresseur d’air, chargeur automatique, convoyeur d’alimentation. | |
| Garantie : |
La machine est garantie 2 ans par GAMMA-TEC à l’exception de l’optique laser 3 mois. Le tube laser est garanti 2 ans sans limite d’heures d’utilisation. Extension de garantie facultative jusqu’à 6 ans, contrat de service en option. Support technique |
|
| Classe : | Classe 2 (certifié CE) | Classe 2 (certifié CE) |
