Choisir entre un laser à chariot croisé et un laser Galvo n’est pas toujours évident. Chaque technologie répond à des besoins spécifiques en matière de signalétique industrielle, de la gravure et découpe. Le choix doit avant tout dépendre de l’application, du format des pièces, des matériaux utilisés et du volume à produire.

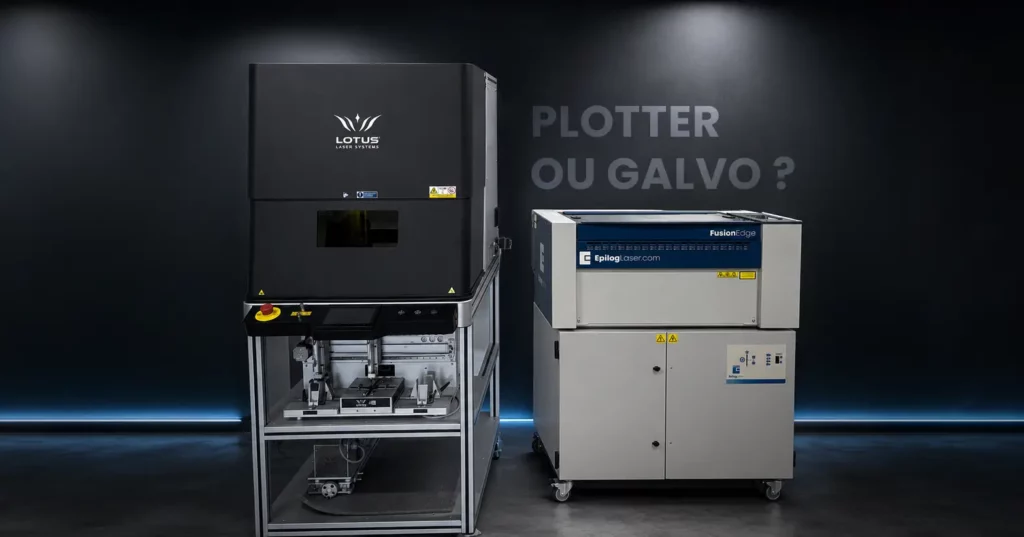

Laser galvo et chariot croisé : quelle différence ?
La principale différence ne vient pas de la source laser, mais de la manière dont le faisceau se déplace sur la pièce.
Il faut en effet distinguer deux choix :
- le déplacement du faisceau : galvo ou chariot croisé
- la source laser : CO₂, fibre ou UV
Un laser galvo n’est donc pas obligatoirement un laser fibre. Il existe également des systèmes galvo CO₂ ou UV. Inversement, certaines machines à chariot croisé peuvent intégrer une source fibre ou associer une source CO₂ et une source fibre dans une même machine.

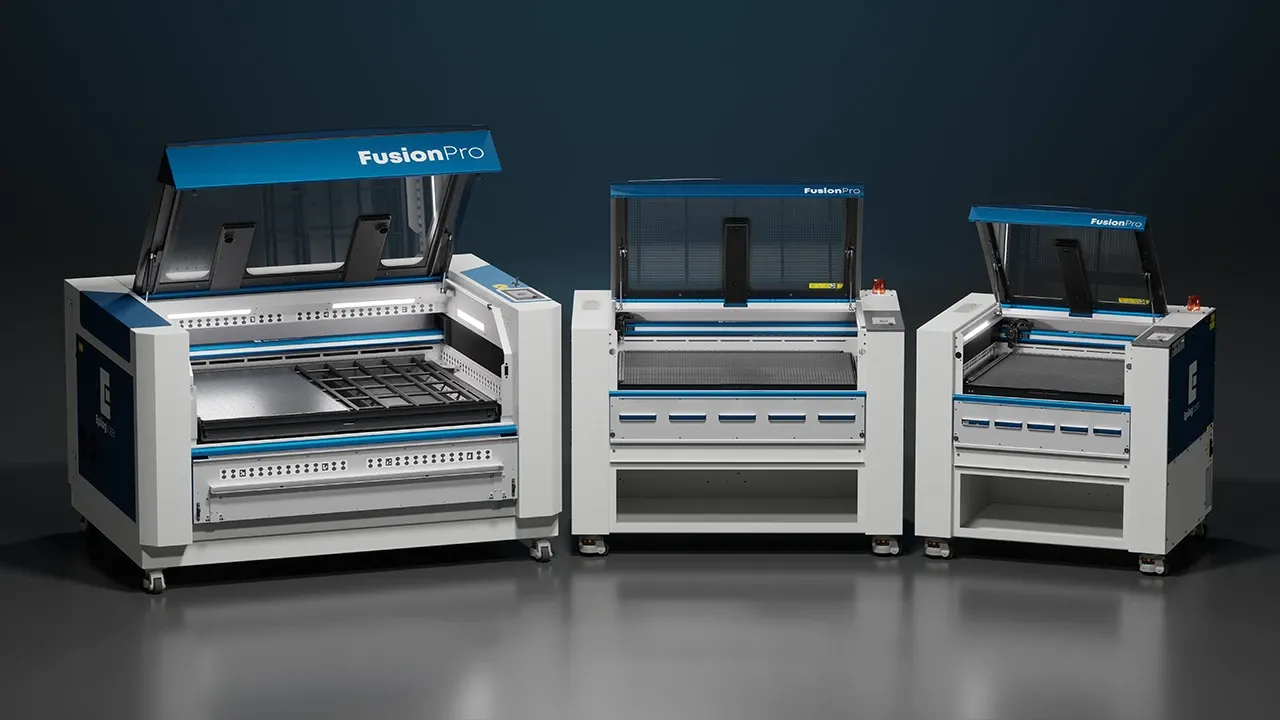

Comment fonctionne un laser à chariot croisé ?

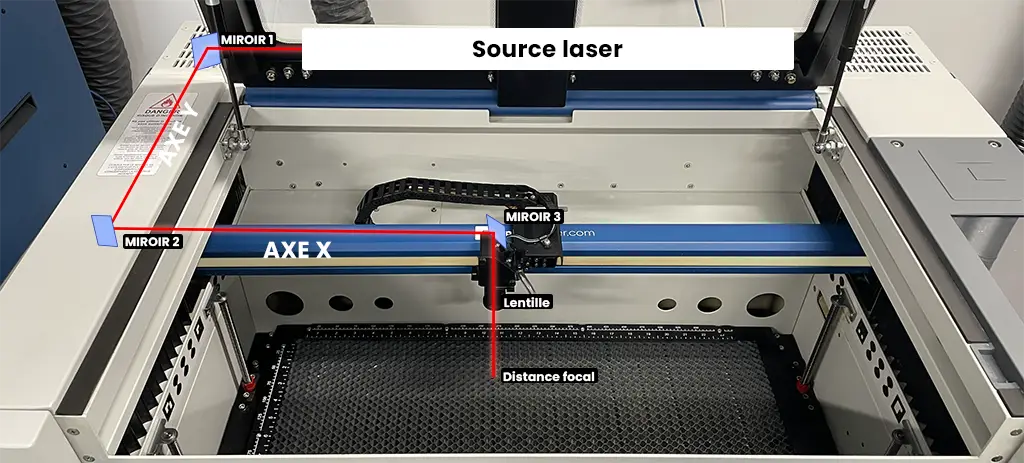

Sur un laser à chariot croisé, également appelé laser table XY ou plotter, la tête laser se déplace mécaniquement sur 2 axes :
- l’axe X pour les déplacements horizontaux
- l’axe Y pour les déplacements verticaux
La tête se déplace au-dessus de la matière et le faisceau reste orienté verticalement vers la surface.
Selon la machine, la zone utile peut aller de quelques centaines de millimètres à plus d’un mètre. À titre d’exemple, les machines Epilog Fusion Pro proposent des surfaces de travail pouvant atteindre 1219 × 914 mm.
Comment fonctionne un laser galvo ?

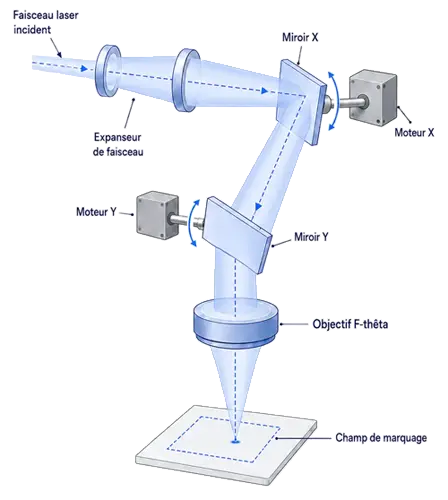

Dans un système galvo, la tête laser reste fixe. Le faisceau est dirigé par deux petits miroirs galvanométriques qui pivotent à très grande vitesse.
Le premier miroir déplace le faisceau sur un axe, tandis que le second le déplace sur l’autre. Comme les miroirs sont beaucoup plus légers qu’une tête laser complète, les changements de direction sont extrêmement rapides.
Le faisceau est ensuite focalisé sur une zone appelée champ de marquage. La taille de ce champ dépend principalement de l’objectif installé.
La gamme de laser Lotus permet de travailler sur des surface jusqu’à 220 x 220 mm avec un objectif F330.
La sérialisation est réservée à une technologie ?
Non. La sérialisation ne permet pas, à elle seule, de choisir entre un laser galvo et un chariot croisé.

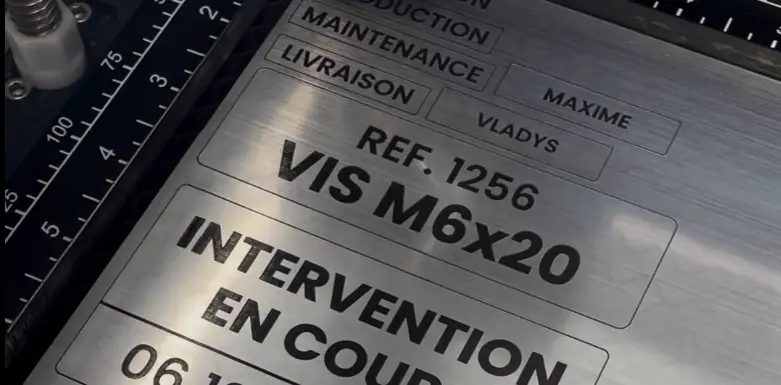

La sérialisation consiste à marquer automatiquement une donnée unique (numéro de série, QR Code, DataMatrix, etc.) sur chaque pièce afin d’assurer sa traçabilité et son identification.
Les deux peuvent produire :
- des numéros de série
- des codes-barres
- des codes QR ou DataMatrix
- des références variables
- des noms d’équipements
- des données importées depuis un fichier CSV ou un ERP
La véritable question est plutôt de savoir sous quelle forme les plaques entrent dans la machine et quelles opérations doivent être réalisées.
Sérialiser et découper dans une même opération
Lorsqu’une série d’étiquettes doit être produite à partir d’une grande plaque de matière, le chariot croisé est souvent la solution la plus logique.
La machine peut successivement :
- graver les informations variables
- découper le contour de chaque étiquette
- réaliser les trous de fixation
- détacher toutes les plaques de la feuille initiale
La sérialisation et la fabrication physique de l’étiquette sont ainsi réunies dans un seul processus.

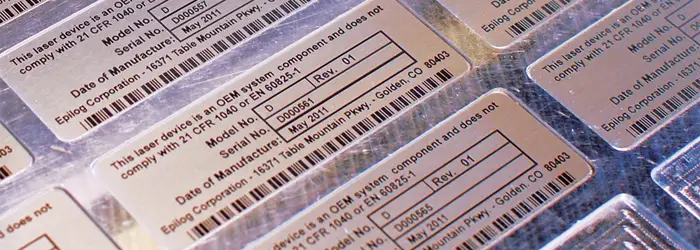

Sérialiser des plaques déjà découpées
Lorsque les plaques sont déjà au bon format, la découpe n’est plus nécessaire. Le temps de marquage devient alors le principal enjeu.
Le laser galvo peut marquer très rapidement les données variables sur chaque plaque. Il est particulièrement pertinent pour les numéros de série, les codes d’identification et les marquages de traçabilité sur de petites pièces.
L’alimentation peut être manuelle, réalisée avec un gabarit, ou entièrement automatisée.
Quand choisir un laser à chariot croisé ?
Pour graver et découper dans le même processus (son principal avantage)
À partir d’une plaque complète de plastique bicouche, d’acrylique, de bois ou d’une autre matière compatible, le laser peut réaliser la gravure et la découpe sans changement de machine.
Cette méthode est particulièrement adaptée à la production de :
- repères d’armoires électriques
- étiquettes de câbles et de réseaux
- plaques de portes
- panneaux de commande
- pictogrammes de sécurité
- façades techniques
- plaques de machines
- séries de formes et de dimensions différentes
La découpe est généralement réalisée en mode vectoriel. Le faisceau suit le contour de chaque pièce, tandis qu’une table à grille ou à lattes limite les contacts avec la matière et améliore l’évacuation des fumées.
Pour travailler de grandes plaques
La taille du plateau constitue un avantage déterminant.
Un chariot croisé peut graver une grande plaque en une seule fois, sans devoir la repositionner entre plusieurs champs de marquage.
Il conviendra par exemple pour :
- un synoptique industriel
- une façade complète de pupitre
- un panneau de consignes
- un plan d’évacuation
- une plaque regroupant plusieurs zones fonctionnelles
- une série d’étiquettes imbriquées sur une feuille entière

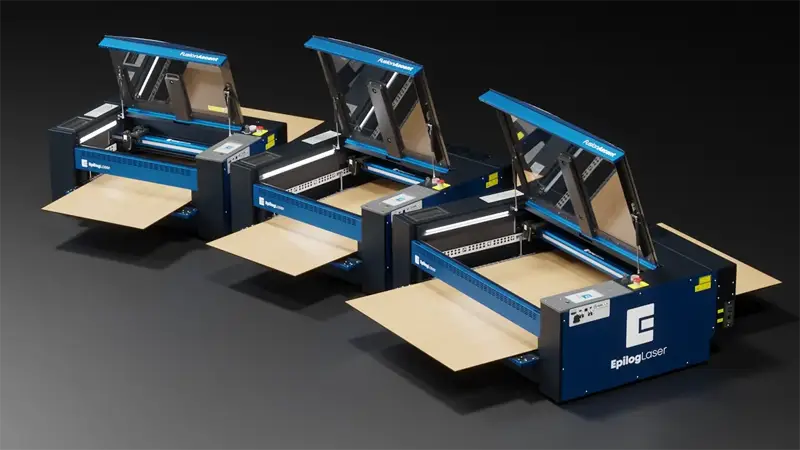

Le format de la machine détermine directement la surface pouvant être traitée. Les modèles à passage traversant peuvent également recevoir des objets plus longs que leur plateau, sous réserve de les repositionner correctement.
Pour conserver une grande polyvalence
Un atelier de signalétique ne produit pas toujours la même référence.
Le chariot croisé répond à cette diversité, notamment lorsqu’il est équipé d’une source CO₂ ou d’une double source CO₂ et fibre.
Les systèmes à double source permettent par exemple de découper et graver des matières organiques ou plastiques avec le CO₂, puis de réaliser certains marquages directs sur métal avec la fibre, depuis une même plateforme.
Pour produire plusieurs références sur une seule plaque
Le chariot croisé est également intéressant lorsque le travail regroupe de nombreux formats différents.
Une seule plaque peut contenir :
- plusieurs dimensions d’étiquettes
- différents textes
- plusieurs numéros de série
- des perçages variables
- des contours rectangulaires, arrondis ou personnalisés
Le placement des pièces peut être optimisé afin de réduire les chutes de matière.
Quand choisir un laser galvo ?
Pour marquer rapidement de grandes séries
Le laser galvo prend l’avantage lorsque le besoin principal est le marquage répétitif à haute cadence.
Comme seuls les miroirs se déplacent, le faisceau peut parcourir très rapidement le champ de travail. C’est particulièrement adaptée aux codes, numéros, logos et textes de petite ou moyenne taille.
Elle convient notamment à la production de :
- plaques constructeur
- plaques de conformité
- étiquettes d’inventaire
- repères métalliques
- numéros de série
- codes DataMatrix
- plaques d’identification de moteurs
- plaques de maintenance
- marquages directs sur composants
Pour automatiser le chargement des plaques
Le potentiel du galvo ne se limite pas à sa vitesse de marquage.
Il peut être intégré à un système automatisé comprenant :
- un chargeur de plaques ;
- un convoyeur ;
- un axe rotatif ;
- une table XY ;
- un robot ;
- un système de vision ;
- une communication avec un ERP ou un automate industriel.
Les lasers Lotus peuvent notamment être associés à un chargeur automatique de plaques. L’opérateur renseigne le nombre de plaques et leur épaisseur dans l’interface, puis le système alimente et marque automatiquement la série. La documentation Lotus présente cette solution comme capable de traiter des centaines de plaques avec une intervention réduite de l’opérateur.
L’intérêt ne réside donc pas seulement dans le temps de cycle du laser. Il se trouve aussi dans la réduction des manipulations :
- moins de chargements manuels
- moins de risques de mauvais positionnement
- une production plus régulière
- une meilleure répétabilité
- davantage de temps disponible pour l’opérateur
Pour marquer directement les pièces industrielles
Le galvo est particulièrement performant lorsque l’identification doit être réalisée directement sur un composant.
Une source fibre peut par exemple produire différents rendus sur les métaux :
- marquage noir
- gravure profonde
- marquage blanc ou poli
- retrait d’un revêtement
- modification de couleur sur certains plastiques
- codes de traçabilité à fort contraste
Une source UV sera plus adaptée à certains plastiques sensibles, aux composants électroniques, au verre ou aux applications nécessitant un apport thermique limité.
Pour traiter des reliefs ou plusieurs hauteurs
Certains systèmes galvo disposent d’un troisième axe optique.
Contrairement à une simple tête 2D travaillant sur un plan fixe, une tête 3D peut modifier la focalisation du faisceau pendant le marquage. Elle peut ainsi suivre certaines différences de hauteur ou intervenir sur des surfaces courbes et irrégulières.
Les systèmes Lotus META-XY UV disposent notamment d’une technologie trois axes destinée au marquage de surfaces planes, courbes ou irrégulières.
Cette possibilité peut être utile pour identifier :
- des boîtiers présentant plusieurs niveaux
- des pièces moulées
- des composants mécaniques
- des surfaces légèrement inclinées
- plusieurs objets de hauteurs différentes placés dans un même montage
Un laser galvo peut-il découper des plaques ?
Techniquement, certains lasers galvo peuvent découper des matériaux fins.
Le faisceau galvo arrive verticalement au centre du champ, mais avec un angle plus marqué à mesure qu’il se rapproche des bords. Pour certaines découpes, cela peut produire des chants légèrement inclinés.
Les fabricants positionnent donc généralement le galvo comme une technologie de marquage, même si la découpe de feuilles fines reste possible dans certaines configurations.
Pour fabriquer régulièrement des plaques épaisses, réaliser des contours précis ou enchaîner gravure et découpe sur une grande feuille, le chariot croisé demeure généralement plus adapté.
Les limites du chariot croisé
Une vitesse plus dépendante des déplacements
La tête doit accélérer, ralentir et changer de direction. Le temps de traitement augmente notamment lorsque le fichier comporte de nombreuses petites zones éloignées les unes des autres.
Sur une plaque regroupant plusieurs centaines de petits codes, un galvo peut donc être beaucoup plus rapide.
Une automatisation souvent moins spécialisée
Il est possible d’automatiser une machine à chariot croisé, par exemple avec un convoyeur ou une table de chargement.
Une manipulation importante pour les plaques prédécoupées
Lorsque les plaques sont déjà au bon format, l’opérateur doit généralement les placer sur le plateau ou dans un gabarit.
La grande zone de travail permet d’en charger plusieurs simultanément, mais le temps consacré au déchargement, au tri et au rechargement peut devenir important sur de très grandes séries.
Les limites du laser galvo
Un champ de marquage plus restreint
Le galvo travaille dans un champ défini par son objectif.
Une lentille offrant un champ plus large permet de traiter une plus grande surface, mais elle produit généralement un spot plus important. À l’inverse, un petit champ permet d’obtenir un faisceau plus fin et davantage de détails.
Il faut donc trouver le bon équilibre entre :
- la taille du marquage
- la finesse nécessaire
- la distance de travail
- la profondeur de champ
- la cadence recherchée
Une vocation principalement orientée vers le marquage
Pour une entreprise qui doit graver, détourer, percer et découper différentes matières, un galvo seul peut manquer de polyvalence.
Son intérêt devient beaucoup plus fort lorsque l’application est clairement définie : même type de plaque, format connu, marquage récurrent et volumes importants.
Un système à configurer autour du processus
Un chargeur automatique n’est réellement pertinent que si les plaques présentent une géométrie, une épaisseur et une rigidité compatibles avec le système d’alimentation.
L’automatisation doit donc être pensée à partir des pièces réelles, et non ajoutée uniquement parce que la cadence théorique du laser est élevée.
Tableau comparatif : galvo ou chariot croisé ?
| Critères | Chariot croisé | Laser galvo |
|---|---|---|
| Déplacement du faisceau | Tête mobile sur les axes X et Y | galvanométriques |
| Surface de travail | Grande, selon le plateau de la machine | Limitée par le champ de l’objectif |
| Vitesse de marquage | Adaptée aux productions polyvalentes | Très élevée sur de petites zones |
| Gravure et découpe combinées | Oui, avantage majeur | Possible dans certains cas, mais plus limité |
| Grandes plaques | Très adapté | Nécessite un axe XY ou plusieurs positions |
| Plaques déjà découpées | Possible avec un gabarit | Très adapté |
| Données variables | Oui | Oui |
| Sérialisation à haute cadence | Possible | Très adapté |
| Marquage direct de composants | Possible selon la source | Très adapté |
| Automatisation | Possible | Excellente intégration aux lignes et chargeurs |
| Séries très différentes | Très adapté | Moins pertinent sans changements de configuration |
| Surfaces courbes ou multi-hauteurs | Limitées | Possibles avec une tête 3D |
| Polyvalence des matériaux | Très élevée selon la source | Plus spécialisée selon la source |
Laser galvo ou chariot croisé : que faut-il retenir ?
Le chariot croisé sera généralement le meilleur choix lorsque vous devez :
- partir d’une grande plaque
- graver et découper dans le même processus
- produire des formats variés
- travailler sur une grande surface
- conserver une forte polyvalence dans l’atelier
Le laser galvo sera généralement plus pertinent lorsque vous devez :
- marquer très rapidement de petites zones
- identifier des plaques déjà découpées
- sérialiser de grandes quantités
- marquer directement des composants
- intégrer un chargeur, un convoyeur ou une ligne automatisée
- traiter certaines surfaces courbes ou plusieurs hauteurs
La question n’est donc pas de savoir quelle technologie est la plus performante dans l’absolu, mais laquelle correspond réellement à votre processus de fabrication.
Chez GAMMA-TEC, nous étudions la matière, le format, le résultat attendu et la cadence de production avant de vous orienter vers une machine. Des essais peuvent être réalisés sur vos propres plaques ou composants afin de valider la technologie, la source laser et le niveau d’automatisation adaptés à votre application.
